Rozbočovač PLC s optickými vlákny

Jako jeden z hlavních produktů společnosti Ningbo Goshining Communication Technology Co., Ltd rozbočovač PLC s optickými vlákny (planar lightwave circuit splitter) je pasivní optické zařízení vyvinuté na základě technologie planárního optického vlnovodu. Slouží k rovnoměrné distribuci jediného vstupního optického signálu do více výstupních portů. Jedná se o klíčovou součást v sítích FTTH (Fibre-to-the-home), pasivní optické síti (PON) a víceuzlové síti pro distribuci optického signálu. Společnost Ningbo Goshining se spoléhá na integrované schopnosti společnosti navrhovat, vyrábět a prodávat celou řadu produktů s optickými vlákny a je odhodlána poskytovat zákazníkům vysoce kvalitní, vysoce spolehlivé PLC rozbočovače a jednorázová řešení optické komunikace, která uspokojí různorodé potřeby od domácího přístupu až po páteřní sítě.

Pracovní princip
PLC splitter využívá polovodičové procesy (jako je fotolitografie a leptání) k vytvoření mikrooptických vlnovodných struktur na křemenných substrátech. Poté, co vstupní optický signál vstoupí do větveného vlnovodu typu Y, je kaskádová dělící struktura použita k dosažení distribuce optického výkonu 1xN nebo 2xN. Princip dělení je založen na vazbě vidu a distribuci energie elektromagnetického pole ve vlnovodu. Konstrukce rozbočovače PLC společnosti Ningbo Goshining optimalizuje parametry struktury vlnovodu, aby byla zajištěna jednotnost a nízkoztrátové charakteristiky odklonu optického signálu, což zajišťuje stabilní distribuci optického signálu pro FTTH, PON a další scénáře.

Struktura jádra a balení

1. Optický vlnovodový čip
Jako základní součást využívá čip vlnovodu vysoce čistý oxid křemičitý (SiO₂) nebo vysoce výkonné polymerní materiály a realizuje funkci dělení optického signálu prostřednictvím přesných obvodů planárních optických vlnovodů. Ningbo Goshining přísně kontroluje čistotu materiálů čipu a přesnost struktury vlnovodu, aby byla zajištěna stabilita optického výkonu a podpora flexibilní konfigurace rozdělovacího poměru od 1x2 do 2x64.

2. Vláknové pole
Vstupní/výstupní konec využívá vysoce přesné uspořádané jednovidové pole vláken (obvykle vlákno G.652.D), které je hladce připojeno k čipu vlnovodu prostřednictvím řezání pod úhlem 8 stupňů a technologie vysoce přesné spojky. Vlastní proces spojování společnosti zajišťuje přesnost vyrovnání optického vlákna a vlnovodu, snižuje vložný útlum a zlepšuje konzistenci produktu.

3. Forma balení
Ningbo Goshining poskytuje řadu obalových řešení, která splňují potřeby různých scénářů:

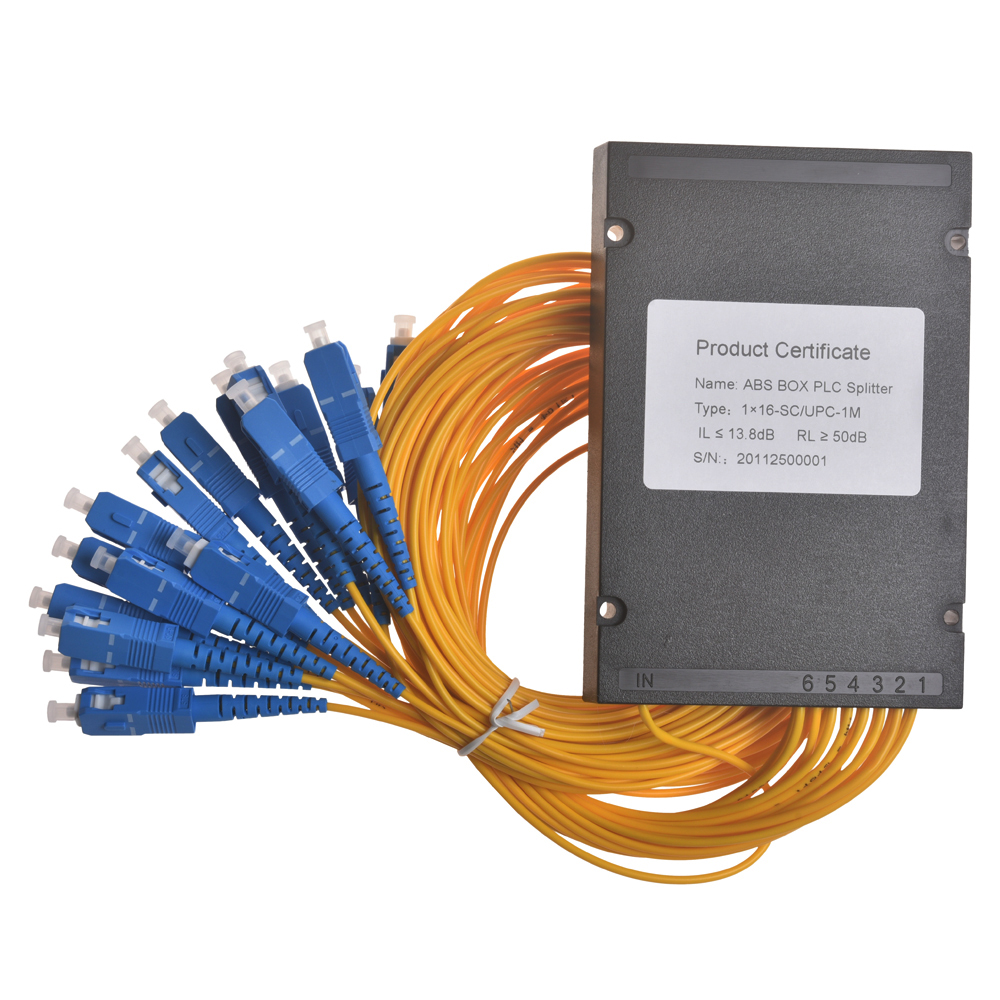

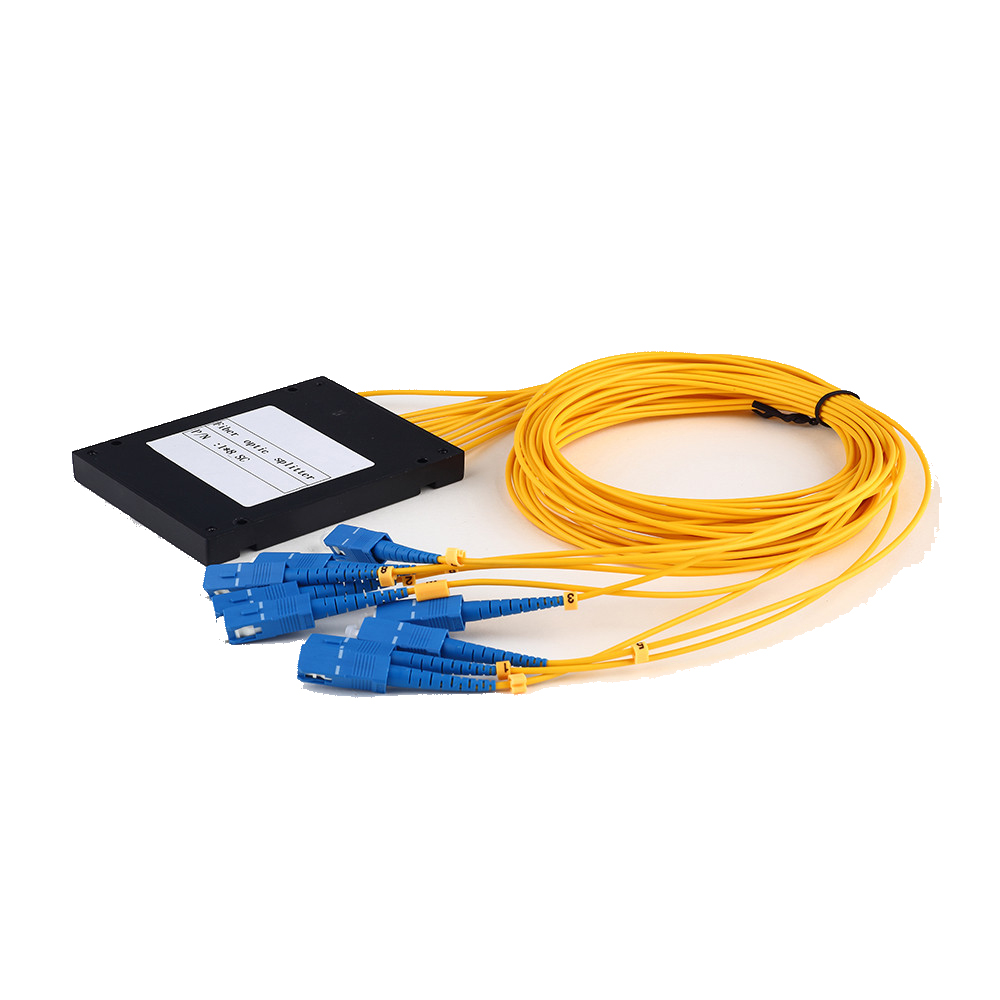

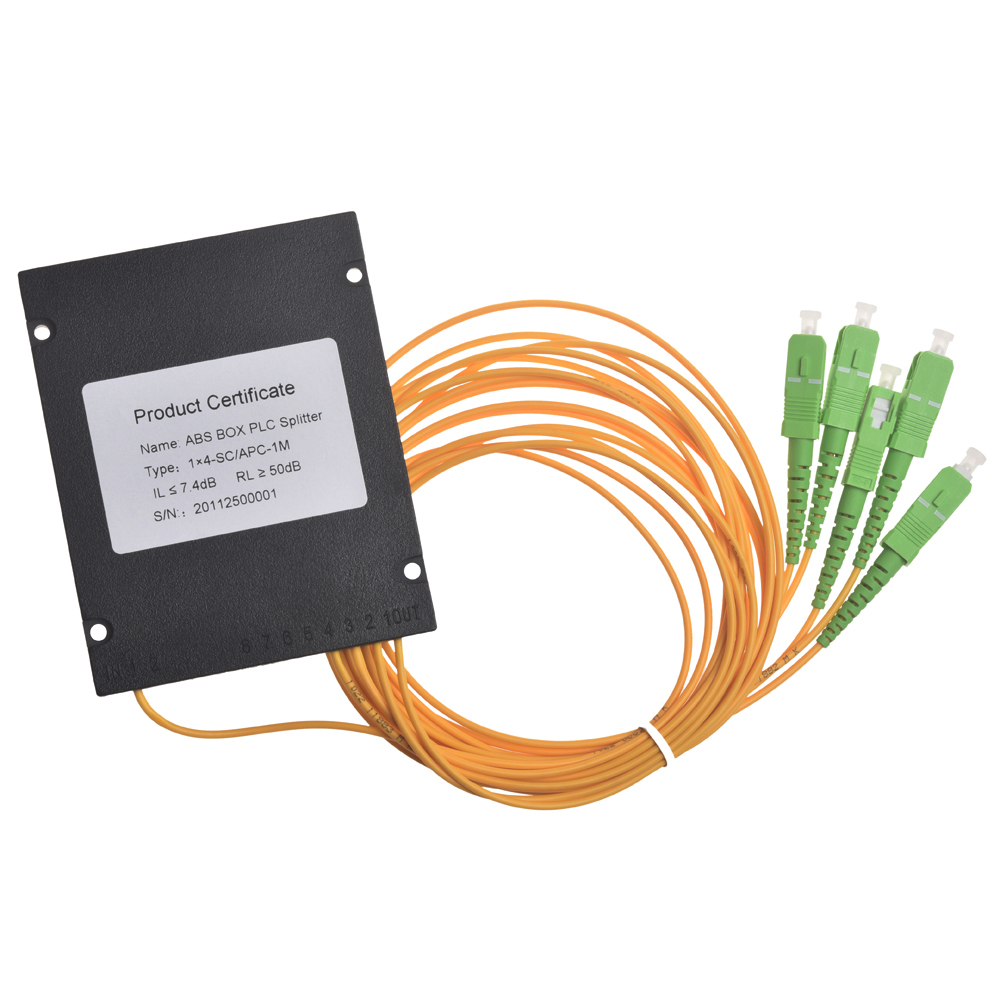

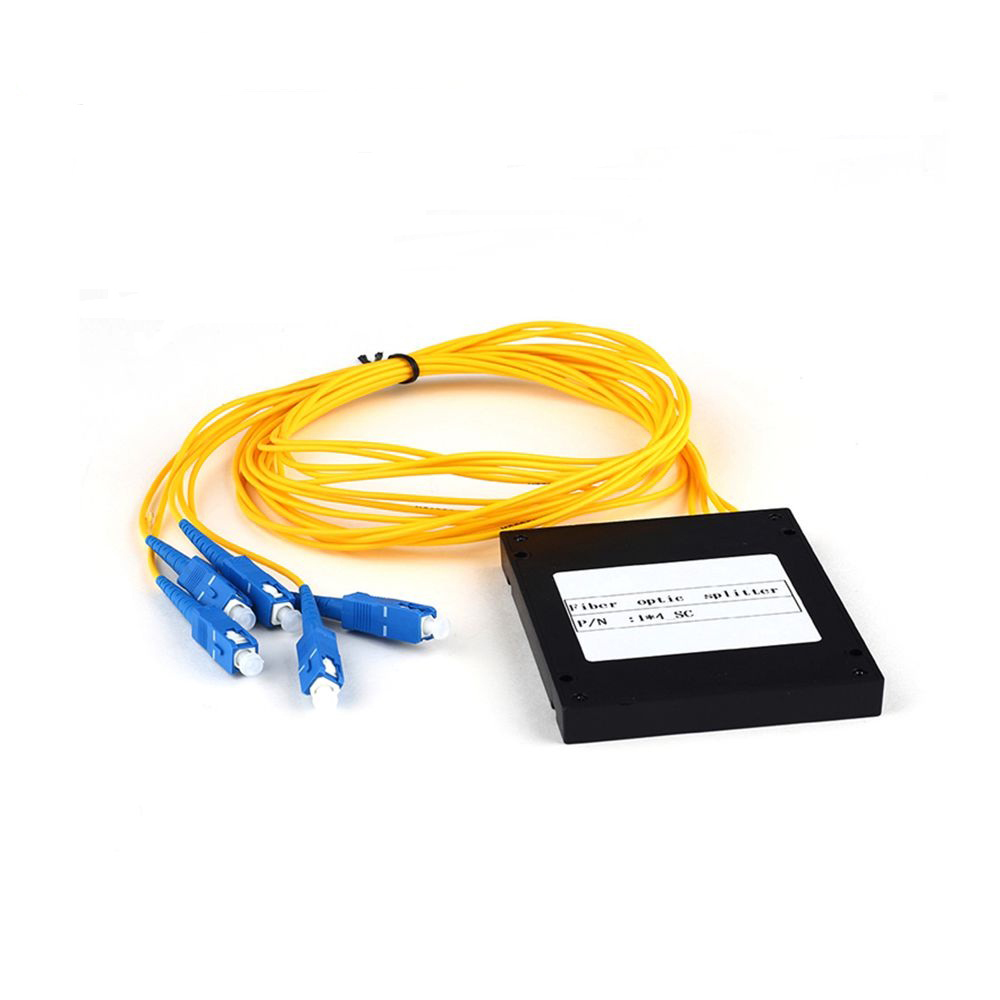

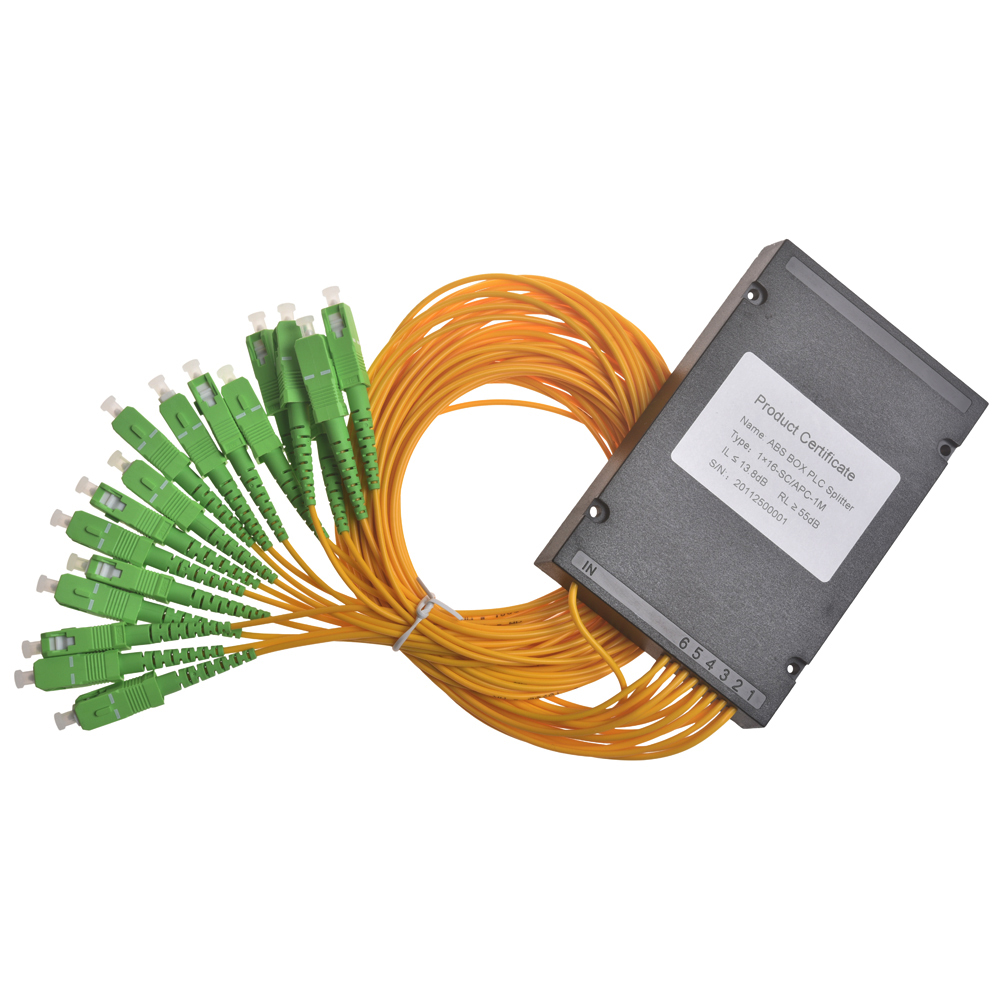

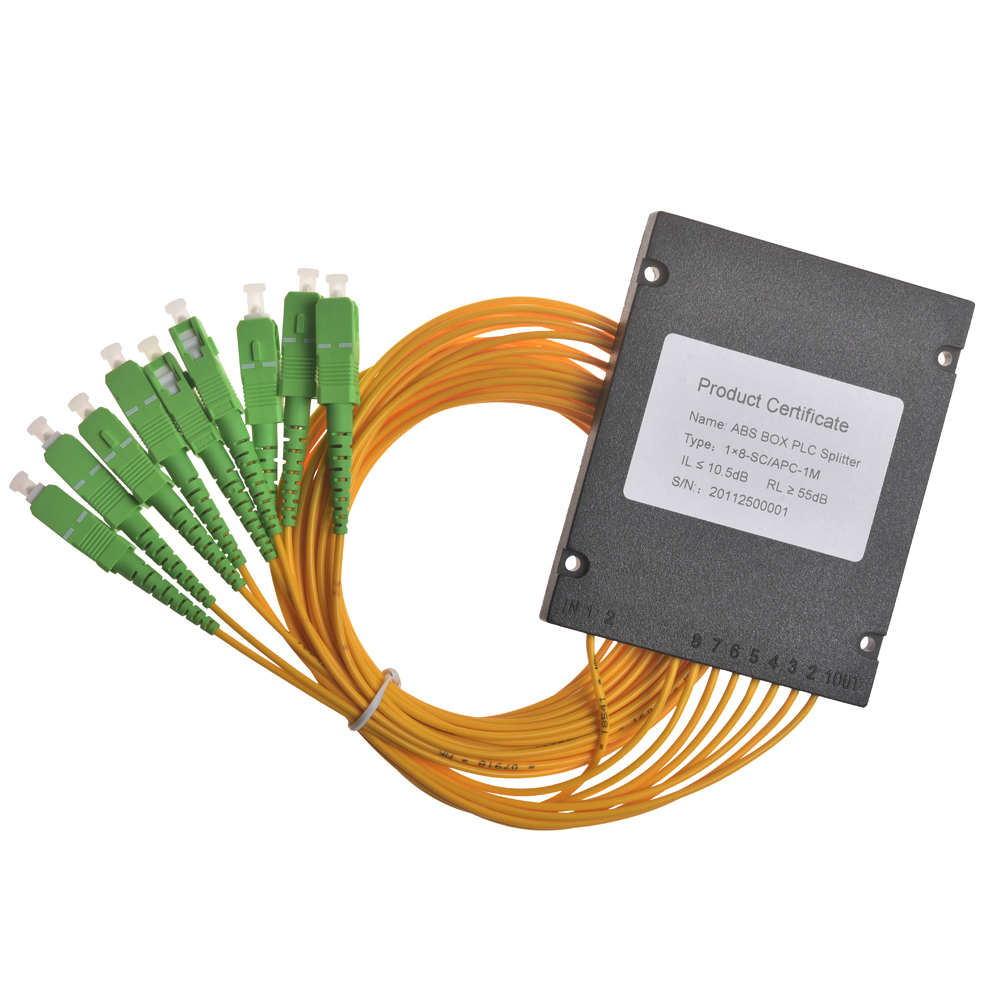

Mikro balení (Micro): kompaktní provedení ABS krabice, vhodné do vnitřku optické rozvodné krabice;

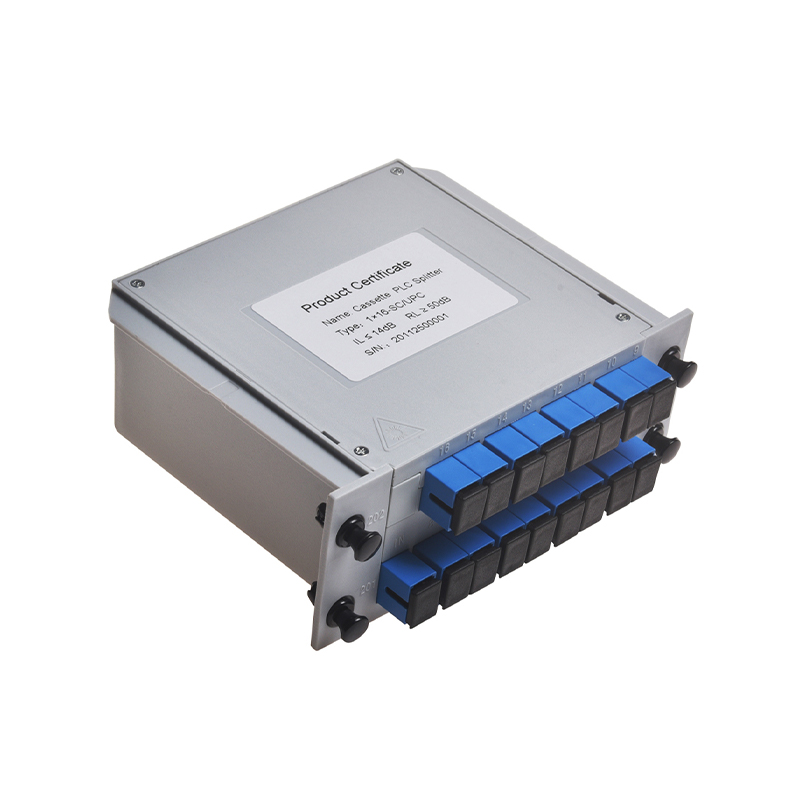

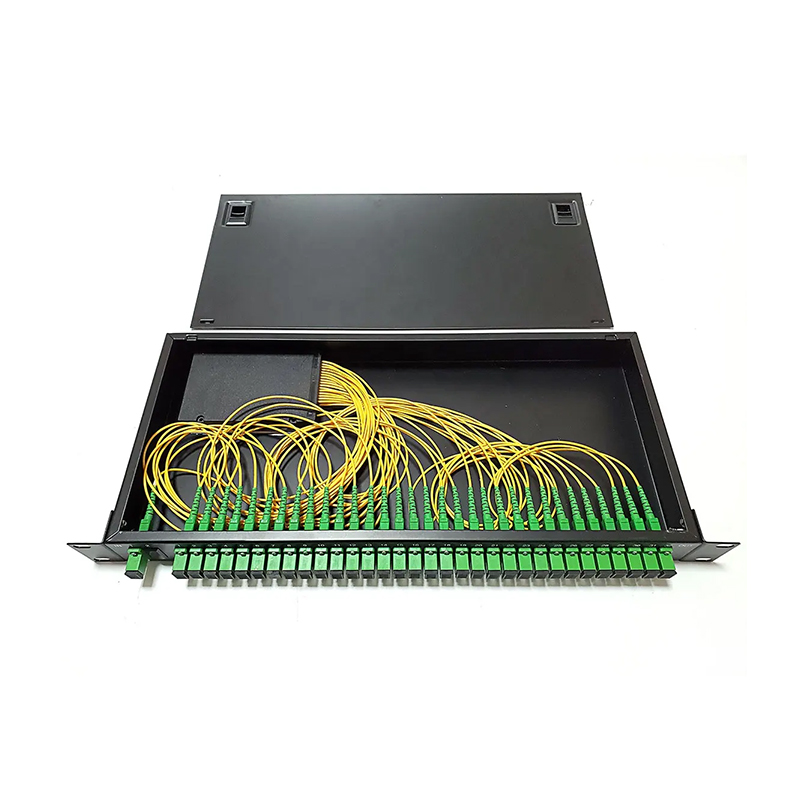

Modul/Plug-in balení (Modul/Plug-in): standardní 1U rackový modul, snadno se instaluje do ODF racku;
Balení podnosů (Tray): přizpůsobené pro spojovač vláken nebo distribuční krabici;

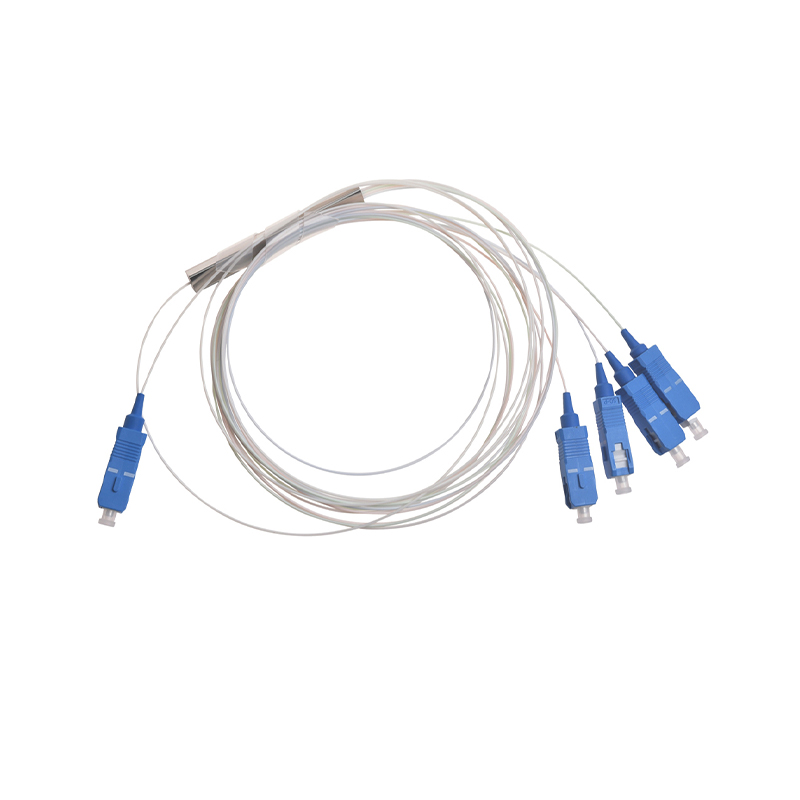

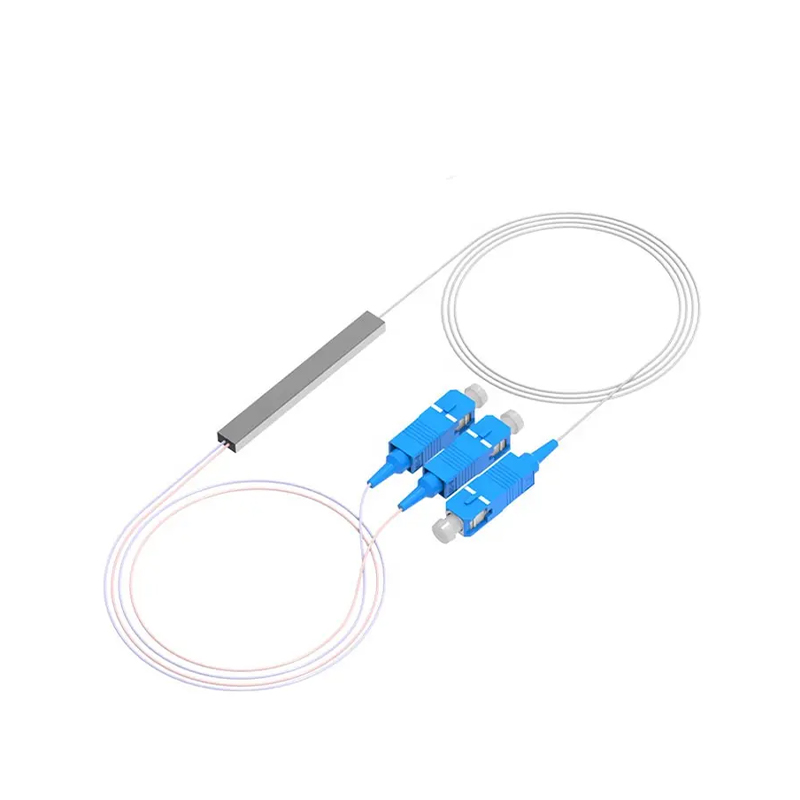

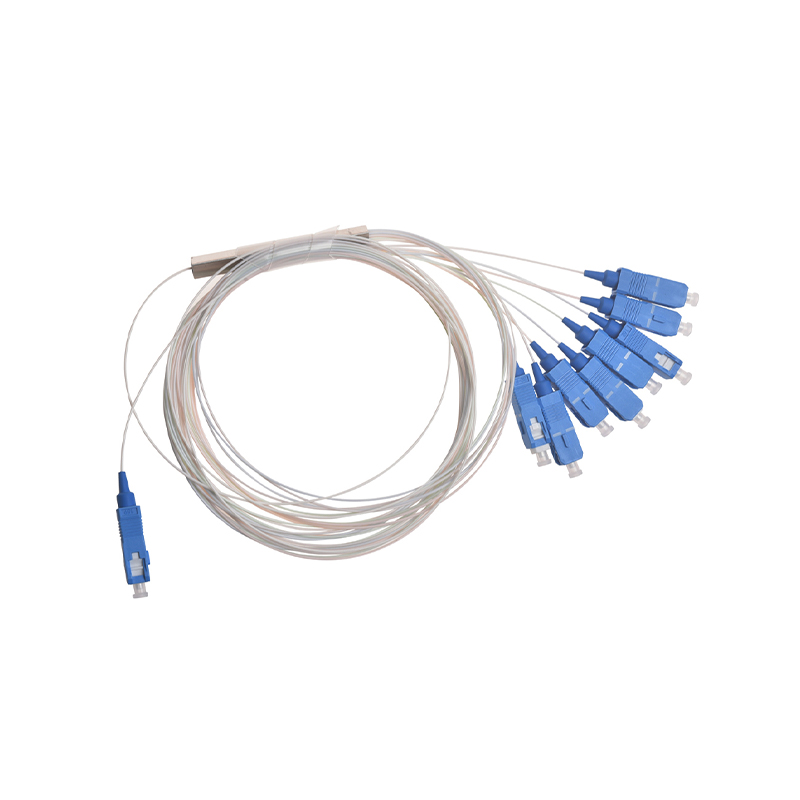

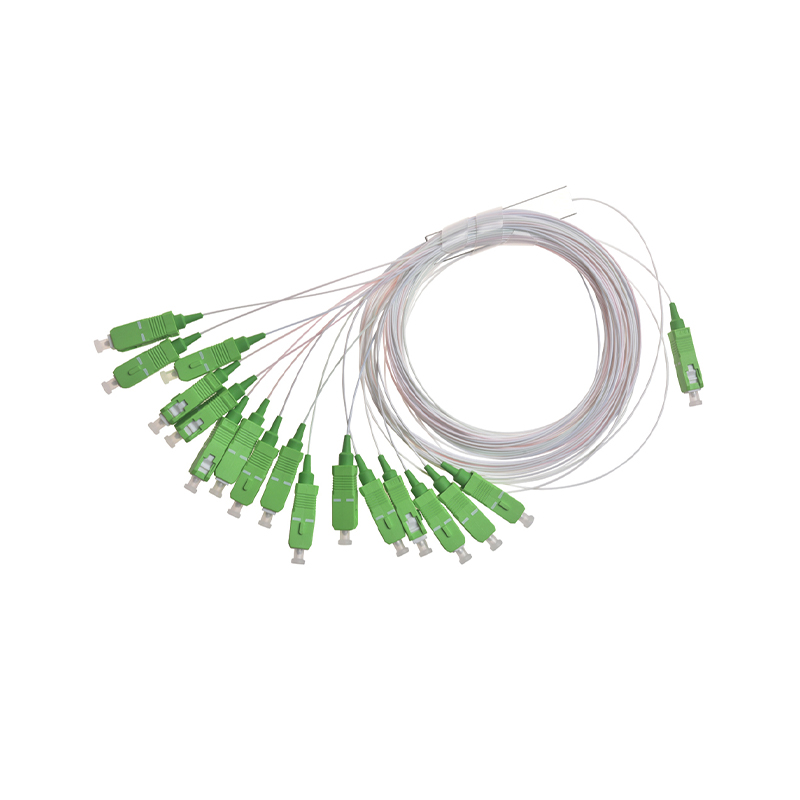

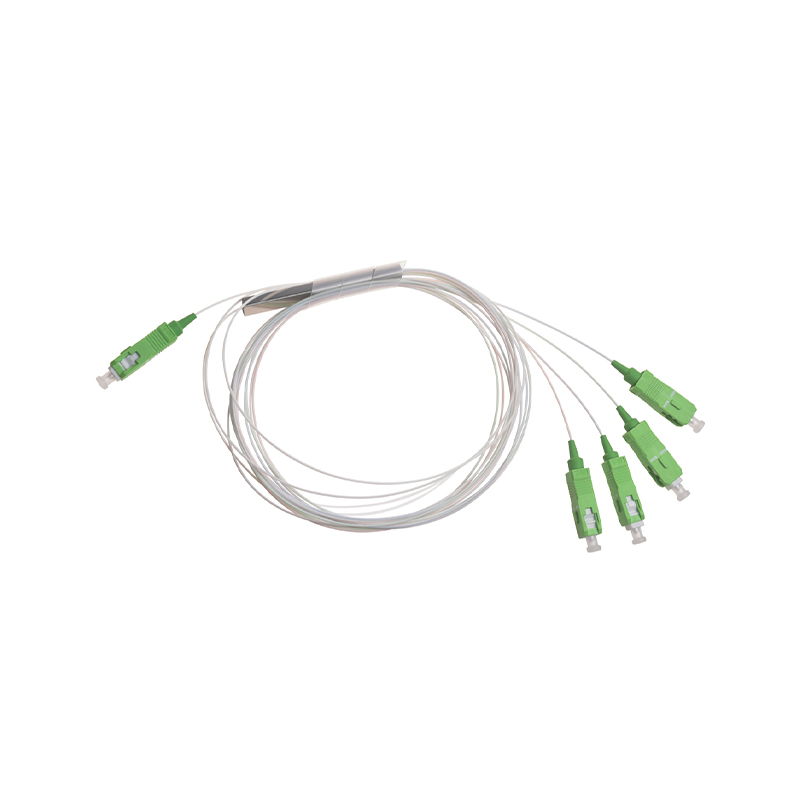

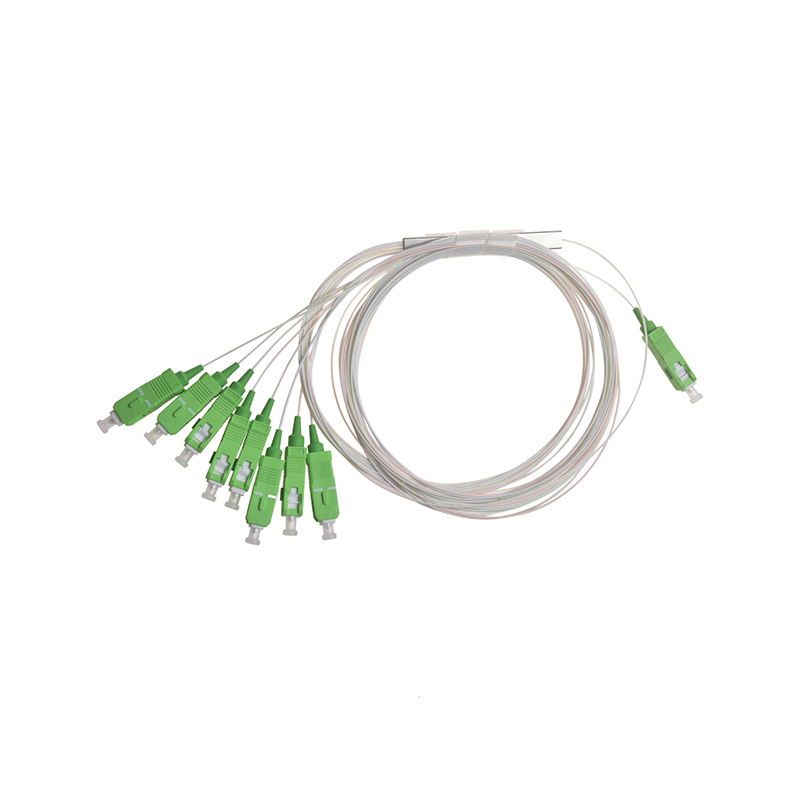

Obal z nerezové oceli (Blockless): design s vysokou úrovní ochrany, vhodný pro drsná prostředí, jako je vysoká teplota a vysoká vlhkost.
Všechny obaly jsou naplněny silikonem nebo pryskyřicí pro zvýšení mechanické stability a odolnosti vůči životnímu prostředí.

Klíčové parametry výkonu
PLC splitter Ningbo Goshining přísně dodržuje průmyslové standardy z hlediska výkonu a optimalizuje klíčové parametry na základě potřeb zákazníků:
Dělený poměr: podporuje flexibilní konfigurace jako 1:4, 1:8, 1:16, 1:32, 1:64, 2x32, 2x64;
Pracovní vlnová délka: pokrývá jedno okno (1310/1490/1550nm), dvojité okno (1310/1490nm atd.) a celé pásmo (1260-1650nm);
Vložný útlum (IL): typický Rozsah hodnot je 3,6 dB (1x2) až 21,0 dB (1x64), což je lepší než průmyslový průměr;
Jednotnost: Rozdíl ve vložném útlumu každého výstupního portu je ≤ 1,0 dB, což zajišťuje vyváženou distribuci signálu;
Zpětná ztráta (RL): ≥55dB, snižuje rušení odrazem signálu;
Ztráta závislá na polarizaci (PDL): ≤0,2dB, přizpůsobení různým vstupům polarizačního stavu;
Přizpůsobivost prostředí: provozní teplota -40°C až 85°C, skladovací teplota ve stejném rozsahu, splňující požadavky průmyslové aplikace.
Hlavní aplikační scénáře
Rozbočovače PLC společnosti Ningbo Goshining se spoléhají na výhody celé řady produktů z optických vláken a široce se používají v následujících scénářích:

FTTH síť: distribuce dálkového optického signálu do více uživatelských terminálů (ONT/ONU) v optickém distribučním bodu (ODP);
Systém PON: podpora optického větvení signálu EPON, GPON, XG-PON, NG-PON2 a dalších technologií;
CATV optická síť: realizovat vícekanálovou distribuci downstream vysílacích signálů;
Systém snímání optických vláken: podpora vícebodového sběru a distribuce signálu;
Síť datových center/podniků: přizpůsobte se potřebám LAN a budování optických kabelů.
Kromě toho společnost poskytuje přizpůsobené služby, které mohou upravit rozdělovací poměr, formu balení nebo integrovat další komponenty z optických vláken (jako jsou rychlospojky, propojky) podle speciálních potřeb zákazníka, aby pomohly vytvořit produkty privátní značky.

Klíčové body výrobního procesu
Výroba PLC splitterů Ningbo Goshining se řídí přísným procesem kontroly kvality:
Depozice plátků: narůstání vysoce čisté vrstvy vlnovodu oxidu křemičitého na křemíkovém substrátu;
Fotolitografie a leptání: vytvoření předem nastaveného vlnovodu pomocí expozice UV záření a reaktivního iontového leptání (RIE);
Úprava žíháním: optimalizace optických vlastností vlnovodu a snížení ztrát prostupem;
Broušení a leštění čelní plochy: zajištění rovinnosti a svislosti čelní plochy vlnovodu a zlepšení účinnosti vazby;
Spojka zarovnání vláknového pole: použití vysoce přesného zařízení k dosažení přesného vyrovnání a trvalého spojení optického vlákna a koncové plochy vlnovodu;
Testování výkonu: komplexní testování klíčových parametrů, jako je vložný útlum, uniformita a útlum;
Ochrana obalu: sestavení pláště a jeho naplnění ochranným lepidlem a absolvování testů environmentální spolehlivosti, jako jsou teplotní cykly a vibrace.

Úvahy o výběru
Poměr větví: Určuje se podle počtu uživatelů sítě nebo uzlů větví (např. 1x32, 2x64).
Pracovní vlnová délka: Odpovídá vlnové délce používané systémem (jedno/dvojité/trojité okno).
Ztráta vložení: Musí být zahrnuta do rozpočtu na napájení propojení a vybrat produkty, které splňují požadavky na systémové marže.
Forma balení: Vyberte mikro, zásuvnou, vaničku nebo nerezovou trubici podle prostředí instalace (elektroinstalační krabice/rozvaděč/venkovní prostředí).
Provozní teplota: Vyberte si mezi komerčními nebo průmyslovými teplotními rozsahy v závislosti na prostředí nasazení (vnitřní/venkovní).
Shoda se standardy Potvrzení souladu s průmyslovými standardy (např. IEC 61300-3, Telcordia GR-1209-CORE, GR-1221-CORE).
