Jak vybrat uzávěr spoje optických vláken?

Výběr správného uzávěru spoje optických vláken závisí na tom čtyři základní faktory: instalační prostředí, konfigurace kabelových vstupů, kapacita počtu vláken a způsob těsnění . Udělejte to správně a budete mít uzávěr, který chrání spoje po dobu 20 let. Nechte je špatně a vniknutí vlhkosti nebo mechanické selhání může zničit celý segment sítě. Tento průvodce rozebírá jednotlivé faktory pomocí konkrétních údajů, které vám pomohou uskutečnit ten správný hovor.

Co je a Uzávěr spoje optických vláken a proč na výběru záleží?

Uzávěr spoje optických vláken (FOSC) je utěsněné pouzdro, které chrání spoje vláken před poškozením prostředím – vlhkostí, prachem, UV zářením, teplotními výkyvy a mechanickým namáháním. Používají se na kabelových spojkách, odbočkách a koncových místech v anténních i podzemních optických sítích.

Neodpovídající uzavření je jednou z nejčastějších příčin selhání optické sítě v terénu. Například použití kupolového uzávěru s krytím IP67 v opakovaně zaplavovaném podzemním trezoru – který vyžaduje minimálně IP68 s 1metrovým ponořením po dobu 24 hodin – může mít za následek úplné selhání spoje během 6–18 měsíců. Správná specifikace zabraňuje nákladnému opětovnému spojování a výpadkům sítě.

Krok 1 – Identifikujte prostředí instalace

Prostředí je jediným nejdůležitějším kritériem výběru. Určuje požadovaný stupeň krytí (IP), jakost materiálu a faktor tvaru uzávěru.

Vzdušné instalace

Anténní uzávěry jsou namontovány na sloupech nebo připevněny k komunikačnímu drátu. Musí vydržet Vystavení UV záření, zatížení větrem a cyklování teplot od -40 °C do 70 °C . Hledejte kryty z polykarbonátu nebo ABS stabilizované proti UV záření a minimální krytí IP55. Horizontální (tupé) uzávěry jsou standardní volbou pro anténu díky snadné montáži a opětovnému vstupu.

Podzemí / Přímo pohřben

Přímo zasypané uzávěry musí být vodotěsné minimálně IP68 — obvykle určený pro ponoření do hloubky 1–3 metry po dobu 24–72 hodin v závislosti na půdních podmínkách. Hojně se zde používají uzávěry kopulovitého typu s gelovým nebo teplem smrštitelným těsněním. Vyhněte se uzávěrům pouze se šroubovými uzávěry; opětovné vložení bez poškození těsnění je zásadní pro budoucí údržbu.

Podzemní klenby a šachty

Šachty a ruční otvory jsou nejdrsnějším prostředím. Tyto prostory se mohou opakovaně zaplavovat, hromadit plyny a vystavovat uzávěry aktivitě hlodavců. Upřesněte Uzávěry IP68 s mechanickým těsněním (kompresní těsnění nebo páska z nerezové oceli) spíše než systémy na bázi gelu, které mohou degradovat při opakovaných zaplavovacích cyklech.

Vnitřní / stavební stoupačky

Vnitřní uzávěry ve stoupačkách vedení nebo místnostech pro vybavení vyžadují nižší ochranu proti vniknutí (často postačuje IP20 nebo IP44), ale mohou vyžadovat splnění protipožárních norem, jako je UL 94 V-0 nebo IEC 60332. Typické jsou zde kompaktní inline uzávěry nebo uzávěry založené na vanách.

Krok 2 – Vyberte správný typ uzávěru

Uzávěry spojů optických vláken se dodávají ve třech hlavních formách. Každý z nich vyhovuje různým scénářům nasazení:

Uzávěry kopulí použijte konstrukci se základnou a kopulí utěsněnou přítlačnou maticí nebo upínacím kroužkem. Nabízejí vynikající vodotěsnost IP68 a dobře fungují v prostředí s vysokou vlhkostí. Nevýhoda: přístup k vnitřkům vyžaduje odšroubování kopule, což může být ve stísněných klenbách těžkopádné.

Horizontální (zadní) uzávěry mají válcovou skořepinu, která se podélně rozděluje, což umožňuje rychlý a snadný přístup ke spojce. Díky tomu jsou upřednostňovány pro nasazení ve vzduchu, kde technici pracují na sloupech s omezeným časem a prostorem.

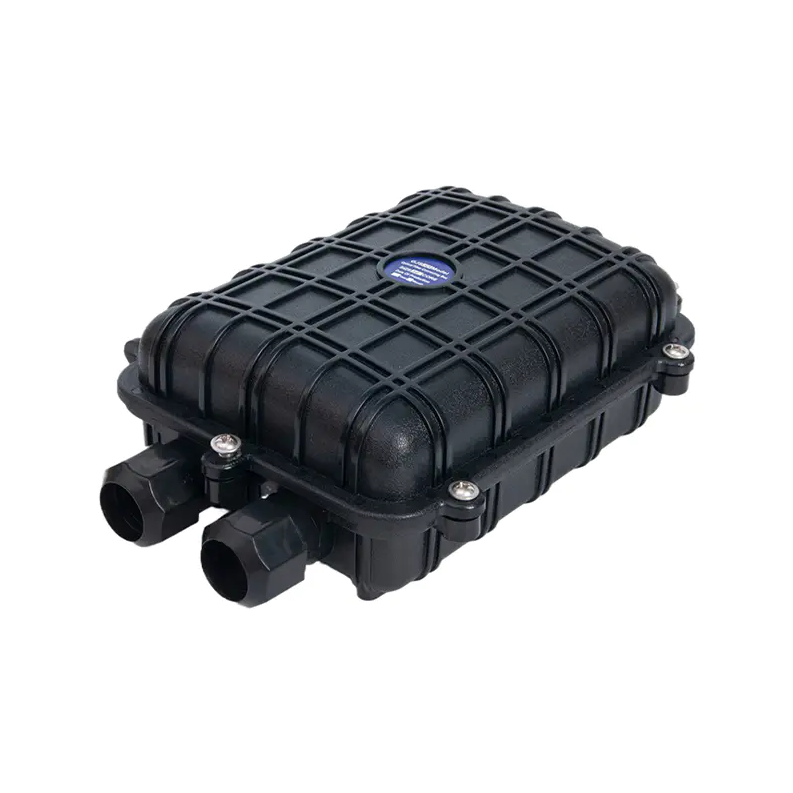

Inline uzávěry umožňují kabelům procházet přímo oběma konci, takže jsou ideální pro kabelové spoje ve středním rozpětí v potrubních systémech nebo ve stoupačkách budov. Obvykle nabízejí nejkompaktnější půdorys.

Krok 3 – Určete počet vláken a kapacitu spojovacího zásobníku

Vždy velikost uzávěru pro minimálně o 25–50 % více vláken, než je v současnosti potřeba . Rozšiřování sítě je běžné a opětovné otevření podzemního uzávěru za účelem výměny ve větší jednotce je nákladné a rušivé.

Klíčové metriky kapacity ke kontrole:

• Počet spojovacích táců: Každý standardní zásobník pojme 12–24 spojů (fúzních nebo mechanických). Spojovací bod se 48 vlákny potřebuje minimálně 2–4 zásobníky.
• Kabelové porty: Spočítejte počet vstupujících a vystupujících kabelů. Odbočka s 1 napáječem a 4 distribučními kabely potřebuje alespoň 5 portů. Většina kupolových uzávěrů nabízí 3–6 portů; horizontální uzávěry mohou mít 8 nebo více.
• Výška stohování zásobníků: Zejména u kupolových uzávěrů omezuje výška vnitřního zásobníku zásobníků, kolik zásobníků se vejde – obvykle 6–12 zásobníků ve standardní kupolové jednotce.

Pro distribuční body FTTH (fiber to the home) jsou typické uzávěry obsluhující 48–96 vláken se 4–6 porty. U páteřních nebo napájecích kabelů je běžnější kapacita vláken 144–576 s 8–12 porty.

Krok 4 – Vyhodnoťte metodu těsnění

Těsnicí systém určuje jak úroveň ochrany proti vniknutí, tak i to, jak snadné je v budoucnu znovu vstoupit do uzávěru. Tři primární metody jsou:

Gelové těsnění

Gelové (nebo tukové) těsnění vyplňuje vstupní porty kabelů polotuhou směsí, která se přizpůsobí nepravidelným tvarům kabelů. Poskytuje spolehlivý výkon IP68 a snadno se instaluje. Gel však může časem vyschnout nebo přitáhnout nečistoty a opětovné vniknutí vyžaduje čištění, což prodlužuje dobu údržby. Nejlépe se hodí pro trvalé nasazení nebo nasazení s nízkým návratem .

Mechanické / kompresní těsnění

Kompresní těsnění a pryžové průchodky utěsňují kabelové porty při utahování šrouby nebo upínacími kroužky. Tyto umožňují opětovný vstup bez použití nářadí nebo s nízkým úsilím a nezanechávají zbytky. Jsou ideální pro klenby a šachty, kde je uzávěr přístupný několikrát za rok. Při správné instalaci má až IP68.

Tepelně smrštitelné těsnění

Teplem smrštitelná bužírka s lepicí výstelkou se na kabelové vstupy nanáší horkovzdušnou pistolí. Po nanesení vytváří trvalé, vysoce spolehlivé těsnění. Kompromis je v tom opětovné zasunutí vyžaduje přeříznutí smršťovací hadičky , takže je vhodný pouze pro spojovací body, které budou zřídka – pokud vůbec někdy – znovu navštěvovány. Často se používá pro podmořské aplikace nebo aplikace kritické infrastruktury, kde je nejvyšší prioritou dlouhodobá hermetičnost.

Krok 5 – Zkontrolujte kompatibilitu kabelu a vstupní průměr

Ne všechny uzávěry akceptují všechny typy kabelů. Před nákupem si ověřte následující:

• Rozsah vnějšího průměru kabelu: Většina uzávěrů přijímá kabely od 5 mm do 25 mm, ale některé kupolové uzávěry podporují pouze kabely do 16 mm. Pancéřované kabely mají často větší průměry a vyžadují specifické sady portů.
• Typ kabelu: Ploché kabely, kulaté kabely s volnými trubkami a ploché kabely mají různé požadavky na vstup. Ujistěte se, že uzávěr podporuje vaši specifickou geometrii kabelu.
• Kotvení pevnostních prvků: Pancéřované nebo samonosné kabely potřebují ukotvení pevnostních prvků uvnitř uzávěru, aby se zabránilo tomu, že se napětí dostane do spojovacích van. Ujistěte se, že uzávěr má kompatibilní kotvící prvky.

Krok 6 – Ověřte soulad se standardy

Renomované uzávěry jsou testovány podle mezinárodně uznávaných norem. Při hodnocení produktu hledejte soulad s:

Uzávěr uvádějící shodu IP68 bez odkazu na testovací metodologii IEC 60529 by měl být posuzován opatrně. Vždy si vyžádejte zkušební protokoly třetích stran od dodavatelů pro kritická nasazení.

Běžné chyby, kterým je třeba se vyhnout při výběru uzávěru spoje vláken

• Podcenění růstu vlákniny: Uzávěr dimenzovaný přesně pro dnešní počet vláken bude vyžadovat nákladnou výměnu s rozšiřováním kapacity. Vždy plánujte alespoň 50 % světlého prostoru.
• Ignorování frekvence opětovného vstupu: Pokud bude ke spojovacímu bodu přístup čtvrtletně kvůli údržbě nebo novým kapkám, je tepelně smrštitelný uzávěr nepraktický. Přizpůsobte způsob těsnění vašemu provoznímu modelu.
• Volba IP67 pro zaplavené trezory: IP67 pokrývá 30minutové ponoření do hloubky 1 metru. Mnoho podzemních trezorů zažívá trvalé záplavy daleko za tímto účelem. IP68 se specifickou hloubkou a trváním je za těchto podmínek nesmlouvavý.
• Přehlížení správy poloměru ohybu: Vláknové kabely mají minimální poloměr ohybu (typicky 20× průměr kabelu pro instalaci, 10× pro dlouhou životnost). Uzávěry s neadekvátními vnitřními vedeními vedení způsobují mikroohybové ztráty a případné selhání vlákna.
• Soupravy pro utěsnění polí: Mnoho uzávěrů vyžaduje na místě instalovatelné sady pro těsnění portů pro nepoužívané porty. Ponechání otevřených portů – dokonce i omezených – může časem ohrozit hodnocení IP v drsných prostředích.

Kontrolní seznam rychlého výběru

Použijte tento kontrolní seznam před dokončením a uzávěr spoje optických vláken nákup:

1. Potvrďte instalační prostředí: anténa, podzemní potrubí, přímo zakopané, klenba nebo uvnitř
2. Určete požadované krytí IP: IP55 (anténa) / IP67 (příležitostné ponoření) / IP68 (nepřetržité ponoření)
3. Počítejte celkový počet vláken ještě dnes a přidejte 50 % pro růst – vyberte uzávěr, který toto číslo splňuje nebo překračuje
4. Počítejte potřebné kabelové vstupy (porty), včetně náhradních dílů pro budoucí kabely
5. Změřte vnější průměry kabelů a ověřte kompatibilitu s řadou portů uzávěru
6. Vyberte typ těsnění: gelové (permanentní), mechanické/kompresní (časté opětovné vkládání) nebo teplem smrštitelné (velmi trvalé)
7. Ověřte shodu s IEC 60529 a příslušnými regionálními normami (GR-771, EN 50411)
8. Ujistěte se, že vnitřní vodítka poloměru ohybu vyhovují specifikacím vašeho kabelu
9. Zkontrolujte, zda jsou u pancéřových nebo samonosných kabelů zahrnuty kotvy pevnostních prvků
10. Vyžádejte si od třetích stran testovací zprávy pro hodnocení IP a environmentální výkonnost
