Jaký je rozdíl mezi propojovacími kabely OM3 a OM4?

Klíčový rozdíl mezi propojovacími kabely OM3 a OM4 spočívá v šířce pásma a přenosové vzdálenosti: OM4 nabízí efektivní modální šířku pásma (EMB) 4700 MHz·km – více než dvojnásobek 2000 MHz·km u OM3 – a podpnebouje 100G Ethernet na vzdálenost 150 metrů ve srovnání s pouhými 100 metry pro OM3. Oba jsou vícevidové typy vláken, které sdílejí stejnou 50/125 μm strukturu jádra/plášťování, ale OM4 používá rafinovanější výrobní proces vláken, takže je preferovanou volbou pro datová centra s vysokou hustotou a síťová prostředí náročná na šířku pásma.

Patch kabel OM3 vs OM4 : Klíčové technické specifikace

Pochopení technických rozdílů mezi OM3 a OM4 je základem pro správné rozhodnutí o kabeláži. Níže uvedená tabulka shrnuje nejdůležitější parametry vedle sebe.

Proč OM4 nabízí větší šířku pásma a delší dosah?

Výkonnostní výhoda OM4 pramení z přesnějšího profilu lomu s odstupňovaným indexem v jádru vlákna. Tato přísnější výrobní tolerance snižuje zpoždění diferenciálního režimu (DMD), což znamená, že se světelné impulsy šíří méně, když se pohybují, což se přímo promítá do vyšší modální šířky pásma a nižšího zkreslení signálu na delší vzdálenosti.

Z praktického hlediska:

• OM3 poskytuje EMB 2000 MHz·km , dostačující pro 10G a 40G aplikace na střední vzdálenosti;
• OM4 dosahuje 4700 MHz·km — 2,35× vyšší — umožňující spolehlivý přenos 100G s paralelní optikou, jako jsou transceivery QSFP a QSFP28;
• Při rychlostech 40G a 100G poskytuje OM4 dalších 50 metrů dosahu přes OM3, což je významné v uspořádání podlaží velkých datových center.

Tento rozdíl je zvláště patrný při spárování se světelnými zdroji VCSEL (Vertical-Cavity Surface-Emitting Laser), které jsou vysoce citlivé na modální šířku pásma vlákna, které řídí.

Jak identifikovat Patch kabel OM3 vs OM4s Vizuálně

Správná identifikace propojovacích kabelů OM3 a OM4 v terénu zabraňuje nákladným neshodám. Tyto dva typy lze rozlišit podle barvy pláště a označení.

Barva bundy

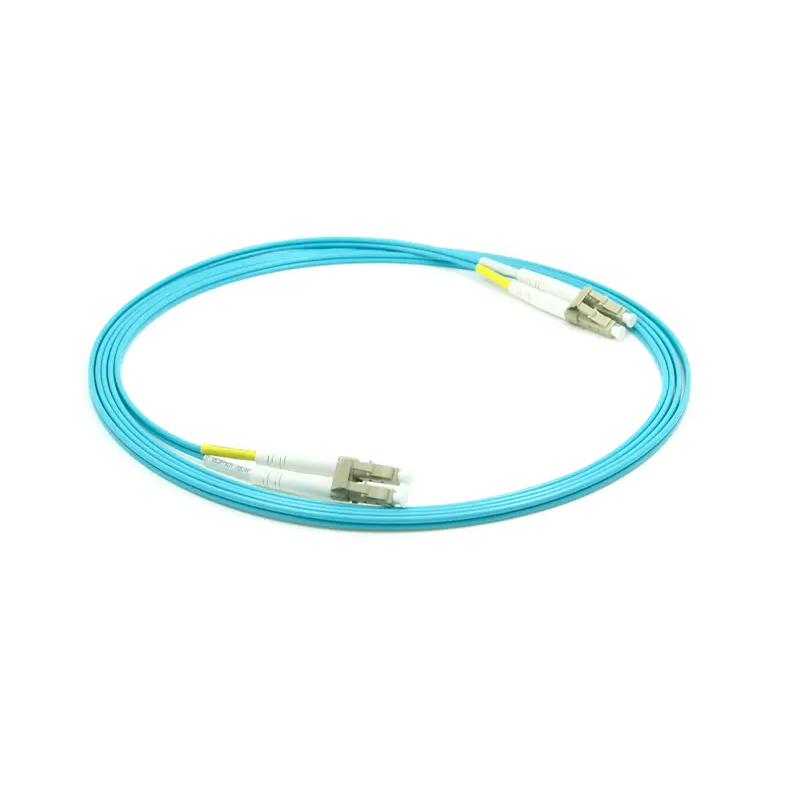

• OM3: Aqua (světle modrozelená) — standardní barva podle TIA-568;
• OM4: Erika Violet (světle fialová) — doporučeno IEC 60793-2-10; některé kabely OM4 však také používají pláště Aqua, takže samotná barva není vždy definitivní.

Štítky a tiskové značky

Renomované propojovací kabely budou mít „OM3“ nebo „OM4“ vytištěné přímo na plášti nebo botce konektoru, často doprovázené „50/125“ nebo označením šířky pásma, jako je „OM4 4700“. Vždy ověřte vytištěné označení spíše než spoléhat pouze na barvu bundy, zejména při nákupu z více zdrojů.

Lze propojovací kabely OM3 a OM4 kombinovat?

Fyzicky ano — oba typy používají stejné rozměry 50/125 μm, takže jejich konektory jsou plně kompatibilní a lze je vzájemně spárovat . Jejich smíchání v jednom článku však snižuje výkon na segment vláken s nižším hodnocením (princip nejslabšího článku).

Například v odkazu 40G:

• Spojení all-OM4 podporuje až 150 metrů ;
• Míchání segmentů OM3 a OM4 snižuje efektivní maximální vzdálenost k OM3 má limit 100 metrů ;
• Časté směšování může také způsobit další ztrátu vložení z nesouladu režimu v bodě spojení, což zvyšuje bitovou chybovost.

Jako osvědčený postup používejte konzistentní kvalitu vlákna v každém jednotlivém článku . To je obzvláště kritické u 100G a výše, kde je mnohem obtížnější tolerovat jakoukoli ztrátu marže mezi propojením a rozpočtem.

Maximální přenosová vzdálenost podle rychlosti sítě

Kdy zvolit OM3 a kdy zvolit OM4

Správná volba závisí na vašich aktuálních požadavcích na rychlost, délkách kabelů a plánu upgradu.

Vyberte OM3, když:

• Vaše síť funguje na 10G s dojezdy pod 300 metrů ;
• Spravujete malou až střední podnikovou síť nebo kampusovou LAN s krátkou vzdáleností mezi racky;
• Neexistuje žádná předvídatelná potřeba migrovat za 40G v blízké budoucnosti;
• Vyměňujete propojovací kabely ve stávající infrastruktuře OM3, abyste zachovali konzistenci.

Vyberte OM4, když:

• Nasazujete 40G, 100G nebo vysokorychlostní připojení s běhy blížící se nebo přesahující 100 metrů;
• Stavíte nebo rozšiřujete velké datové centrum s architekturou páteřních listů s vysokou hustotou;
• Plán vaší infrastruktury zahrnuje migraci na 400G během příštích 5–10 let;
• Používáte paralelní optiku (rozhraní MPO/MTP) pro strukturovanou páteřní kabeláž.

Stojí za zmínku, že pro 400G a více , průmysl stále více přijímá širokopásmové multimódové vlákno OM5, které podporuje multiplexování s krátkovlnnou délkou (SWDM), aby se dramaticky zvýšila kapacita linky. OM4 však zůstává praktickým sladkým místem pro současná nasazení 100G.

Typy konektorů a jejich vliv na výkon OM3/OM4

Bez ohledu na to, zda zvolíte OM3 nebo OM4, typ konektoru a kvalita koncové části jsou pro celkový výkon propojení stejně důležité. Mezi běžné multimodové konektory propojovacích kabelů patří:

• LC Duplex : Nejpoužívanější typ pro transceivery SFP/SFP/QSFP v aplikacích 1G až 100G; kompaktní tvarový faktor;
• SC Duplex : Běžné v tradičních podnikových sítích a sítích úložiště;
• MPO/MTP : Používá se pro paralelní přenos 40G/100G/400G, sdružování 8, 12 nebo 24 vláken do jednoho konektoru – nezbytné pro páteřní kabeláž datových center s vysokou hustotou;
• ST : Bajonetový konektor, který se stále nachází ve starších síťových zařízeních.

Pro styl leštění se obvykle používají vícevidové propojovací kabely PC (fyzický kontakt) or UPC (ultra fyzický kontakt) povrchové úpravy s typickým vložným útlumem ≤ 0,3 dB. Vyhněte se připojování multimódových konektorů UPC ke konektorům APC (Angled Physical Contact) — 8° rozdíl úhlu způsobuje značný zpětný odraz a ztrátu signálu, i když se mohou fyzicky spojit.

Zpětná kompatibilita a dlouhodobá hodnota investice

OM4 je plně zpětně kompatibilní se zařízením OM3. Propojovací kabel OM4 lze zapojit přímo do jakéhokoli portu nebo transceiveru původně navrženého pro OM3 bez jakéhokoli fyzického konfliktu. To znamená, že upgrade na OM4 nevyžaduje výměnu stávajícího hardwaru.

Z hlediska celkových nákladů na vlastnictví nabízí nasazení OM4 v nových instalacích delší životnost:

• Když je síť 10G později upgradována na 100G, Kabeláž OM4 může zůstat na svém místě bez opětovného vytahování vlákna;
• Provozy OM3, které se přibližují hranici 100 metrů při 100 G, ponechávají jen malý prostor pro budoucí rozšíření, což si potenciálně vynutí nákladný projekt nové kabeláže;
• Pro datová centra, která plánují nepřetržitý růst kapacity v horizontu 5–10 let, je OM4 z dlouhodobého hlediska ekonomicky výhodnější.

Shrnutí: OM3 nebo OM4 — který byste si měli vybrat?

Rozhodnutí závisí na třech jednoduchých kritériích:

• Pokud je vaše aktuální rychlost 10G a kabelové trasy jsou pod 300 metrů , OM3 plně vyhovuje vašim potřebám;
• Pokud běžíte 40G nebo 100G nebo vzdálenosti přesahující 100 metrů , OM4 je správná volba;
• pro nové budovy datových center nebo jakékoli sítě s jasnou cestou upgradu nasazením OM4 od začátku se vyhnete budoucím nákladům na přepojování kabelů.

Zásadní rozdíl mezi OM3 a OM4 není v jejich fyzické struktuře – obě jsou 50/125 μm multimode vlákno s odstupňovaným indexem – ale ve výrobní přesnosti a dosažitelné šířce pásma. OM4 je vylepšením výkonu oproti OM3, nikoli náhradou jiné technologie. Ve správné aplikaci jsou obě spolehlivá řešení multimódových vláken vyhovující standardům.
