Co je to planar Lightwave Circuit Splitter (PLC)?

2025-11-01

V dnešním rychle se rozvíjejícím informačním věku se komunikační sítě z optických vláken staly základním kamenem přenosu dat. Ať už jde o Fibre to the Home (FTTH), pasivní optické sítě (PON) nebo datová centra, základní komponenta je nepostradatelná – Planar Lightwave Circuit Splitter (PLC) .

PLC je zařízení pro řízení optické spotřeby založené na technologii planárního vlnovodu (PLC). Jeho hlavní funkcí je rovnoměrně nebo proporcionálně rozdělit optický signál z jednoho nebo dvou optických vláken do více optických signálů a distribuovat je více koncovým uživatelům nebo zařízením. Zjednodušeně řečeno, chová se jako „dopravní policista s optickým signálem“, který je zodpovědný za distribuci signálu proti směru toku do více tras po proudu.

Základní technologie a pracovní princip: PLC splittery

Rozbočovače PLC jsou vyráběny pomocí pokročilých polovodičových procesů (jako jsou skleněné vlnovody z oxidu křemičitého). Optické vlnovodové struktury jsou vytvářeny na velmi malém čipu prostřednictvím procesů, jako je fotolitografie a leptání, což umožňuje spojování, dělení a distribuci optických signálů. Tato technologie nabízí výhody, jako je vysoká přesnost, malá velikost, široký rozsah provozních vlnových délek a vysoká spolehlivost.

Klíčové vlastnosti a výhody PLC splitterů

Ve srovnání s tradičními tavenými biconical kuželovými (FBT) rozbočovači, optické vlákno PLC rozbočovače nabízí významné výhody v moderních optických komunikačních sítích:

Vynikající rovnoměrnost rozdělovacího poměru: Zajišťuje minimální rozdíl v optickém výkonu přiděleném každému výstupnímu portu, což je klíčové pro vysoce kvalitní komunikaci v sítích PON.
Kompaktní a kompaktní: Malá velikost PLC čipu usnadňuje balení do různých forem produktů, jako jsou krabicové rozdělovače a miniaturní rozdělovače, což umožňuje pohodlnou instalaci ve stísněných prostorách.
Nízká ztráta vložení: K minimální ztrátě výkonu dochází, když optický signál prochází rozbočovačem, což zajišťuje jak přenosovou vzdálenost, tak kvalitu signálu.
Široká provozní vlnová délka: Pracuje v rozsahu 1260nm až 1650nm a splňuje aplikační požadavky různých technologií PON, jako jsou EPON a GPON.
Vysoká spolehlivost a stabilita: Díky použití robustního obalu a vysoce kvalitních materiálů může fungovat stabilně po dlouhou dobu v drsném prostředí.

Aplikace PLC splitterů v optických sítích

Optická vlákna PLC rozbočovače jsou nepostradatelnou základní součástí pasivních optických sítí (PON) a jsou široce používány v různých scénářích:

Fiber to the Home (FTTH)

Mezi centrálou (OLT) a uživatelskou jednotkou (ONU) distribuuje PLC splitter optický signál z jednoho OLT portu desítkám nebo dokonce stovkám uživatelů. To je zásadní pro umožnění domácího širokopásmového přístupu.

datová centra

Používá se pro distribuci a směrování optického signálu pro splnění požadavků na připojení s vysokou hustotou a vysokorychlostní přenos dat.

Sítě optických senzorů

Používá se pro monitorování a distribuci signálu.

Mezi běžné specifikace patří rozbočovače 1x2, 1x4, 1x8, 1x16, 1x32 a dokonce 1x64, které splňují požadavky na design sítí různých velikostí.

Jak si vybrat vysoce kvalitní PLC splitter z optických vláken?

Při výběru PLC rozbočovače optických vláken by měly být upřednostněny následující technické parametry a faktory:

Dělicí poměr a počet portů: Určete požadované specifikace rozdělení na základě skutečného návrhu sítě.
Ztráta vložení (IL): Nižší ztráta je lepší.
Návratová ztráta (RL): Vyšší hodnota RL znamená méně odražený signál a lepší výkon.
Jednotnost: Ujistěte se, že rozdíl v distribuci napájení mezi výstupními porty je v přijatelném rozsahu.

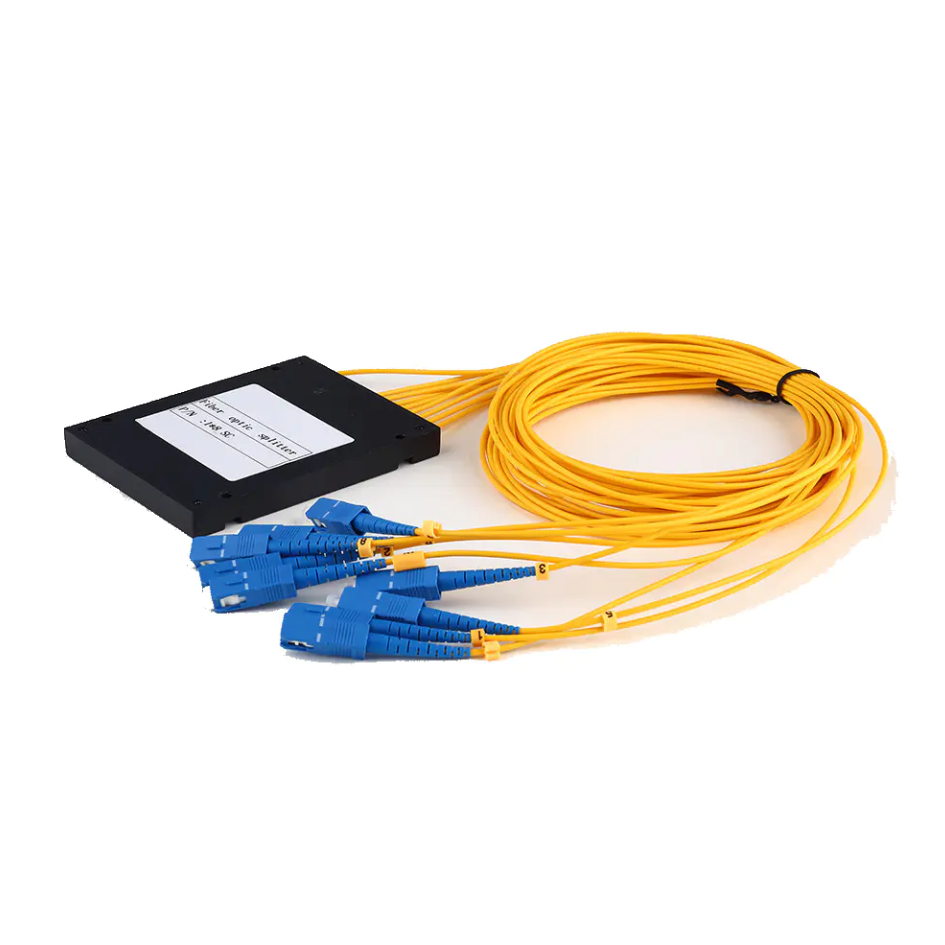

Typ balení: Vyberte si z holého vlákna, pásky, miniaturní ocelové trubky, ABS boxu nebo montáže do racku podle prostředí instalace.

Stručně řečeno, výkon optického vlákna je výkonným nástrojem pro dělení v optických komunikačních sítích PLC splitter přímo určuje efektivitu a spolehlivost celé sítě. S hloubkovým vývojem technologií, jako je 5G a cloud computing, budou požadavky na PLC splittery a jejich výkon i nadále narůstat, což povede odvětví optických komunikací k efektivnější a inteligentnější budoucnosti.
