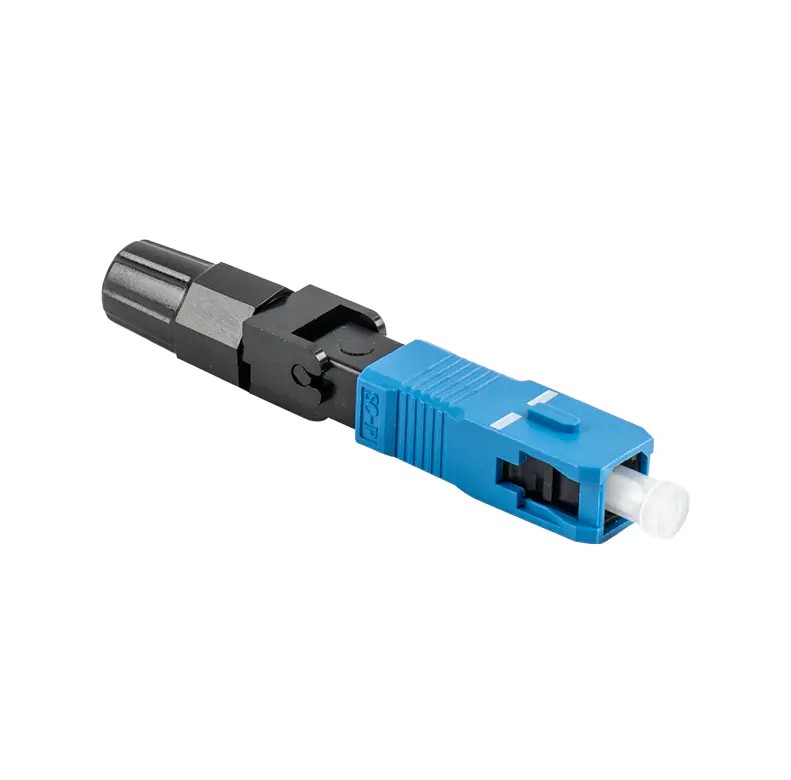

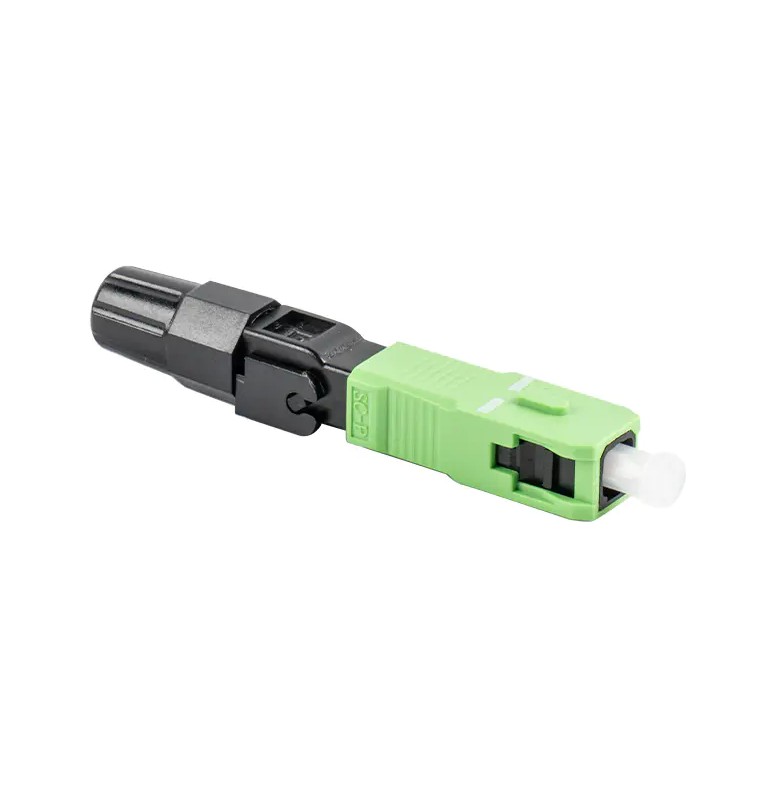

The Rychlokonektor z optických vláken řady SC je konektor z optických vláken, který mechanicky dosahuje rychlého spojení vláken a je určen pro spojování optických kabelů v terénu. Typicky obsahuje předleštěnou kleštinu a mechanický spojovací mechanismus, který umožňuje rychlé a spolehlivé spojování vláken.
Konektor SC, vyvinutý japonskou společností NTT Corporation, je pravoúhlý optický konektor, který se používá pro odnímatelná spojení mezi vlákny. Jeho základní konstrukce se skládá z objímky a objímky spojky, jejichž rozměry jsou stejné jako u FC konektoru, ale upevňovací mechanismus využívá zásuvný a západkový mechanismus, který eliminuje potřebu otáčení.
Pouzdro SC konektoru je obvykle vyrobeno z technického plastu s keramickým návlekem z oxidu zirkoničitého uvnitř pro zajištění dlouhodobé stability. Konstrukce tohoto konektoru umožňuje snadné ovládání a kompatibilitu s různými typy vláken, včetně single-mode a multimode.
Význam konektorů z optických vláken v moderních komunikačních sítích
Optické konektory jsou nezbytnou součástí moderních komunikačních sítí. Propojují, zabezpečují a chrání optická vlákna v komunikačních systémech z optických vláken a pokládají základ pro vysokorychlostní, vysokokapacitní a dálkový přenos dat. S rychlým rozvojem informačních technologií se rozsah použití optických konektorů stále rozšiřuje a jejich význam roste.
1. Základní role připojení a zabezpečení vláknové optiky
Primární funkcí optických konektorů je spolehlivé spojení dvou nebo více optických vláken, což umožňuje přenos optických signálů mezi různými zařízeními nebo segmenty vedení. V optických komunikačních systémech konektory optických vláken nejen spojují, ale také zajišťují vlákna, čímž zabraňují zlomení nebo nesprávnému vyrovnání. Prostřednictvím sofistikovaných mechanických struktur a mechanismů optického zarovnání zajišťují konektory z optických vláken nízké ztráty a vysokou stabilitu optických signálů během přenosu, čímž zaručují kvalitu komunikace.
2. Podpora poptávky po vysokorychlostním přenosu dat
S rozvojem nově vznikajících technologií, jako je 5G, internet věcí (IoT), cloud computing a umělá inteligence, roste poptávka po rychlostech přenosu dat a šířce pásma. Jako základní součást komunikačních systémů s optickými vlákny musí mít konektory z optických vláken velkou šířku pásma, nízkou latenci a vysokou spolehlivost. Například konektor SC Series Fiber Optic Fast využívá mechanické tavné spojování, které eliminuje potřebu tepla nebo lepidel k dosažení rychlých a spolehlivých spojení vláken. Jsou ideálně vhodné pro scénáře vysokorychlostního přístupu, jako je FTTH (fiber to home).
3. Přizpůsobitelné různým aplikačním scénářům
Konektory z optických vláken jsou široce používány v různých prostředích komunikačních sítí, včetně, ale bez omezení na:
Datová centra a podnikové sítě: V datových centrech se konektory z optických vláken používají pro vysokorychlostní přenos dat mezi servery, přepínači, směrovači a dalšími zařízeními a jsou klíčem k budování vysoce výkonných síťových architektur.
Telekomunikační sítě: V nosných páteřních a metropolitních sítích spojují konektory z optických vláken optické kabely, optická koncová zařízení a optická přenosová zařízení, což poskytuje základ pro vysokokapacitní komunikaci na dlouhé vzdálenosti.
Fiber-to-the-Home (FTTH): V domácím širokopásmovém přístupu spojují konektory z optických vláken optické kabely s uživatelským koncovým zařízením, což hraje klíčovou roli při dosahování gigabitového a dokonce 10G přístupu.
Dohledové a bezpečnostní systémy: Ve video dohledu, řízení provozu, monitorování napájení a dalších oblastech se konektory z optických vláken používají k budování sítí pro přenos videa s vysokým rozlišením v reálném čase.
Průmyslová automatizace a inteligentní výroba: V průmyslovém řízení, robotice, chytrých továrnách a dalších oborech se konektory z optických vláken používají k budování vysoce spolehlivých průmyslových ethernetových sítí a řídicích systémů v reálném čase.
4. Zlepšení spolehlivosti a udržovatelnosti komunikačních systémů
Návrh a výrobní proces konektorů z optických vláken přímo ovlivňuje stabilitu a udržovatelnost komunikačních systémů. Vysoce kvalitní konektory z optických vláken nabízejí nízký vložný útlum, vysoký vratný útlum a vynikající mechanickou odolnost, čímž snižují útlum signálu a odrazové rušení a zlepšují kvalitu komunikace. Kromě toho standardizovaný design a modulární struktura konektorů z optických vláken usnadňuje instalaci, údržbu a výměnu, čímž snižuje složitost a náklady na provoz sítě.
5. Podpora trvalého rozvoje komunikačních technologií
Neustálé zlepšování výkonu optických konektorů, jako je nižší vložný útlum, vyšší vratný útlum, menší velikost a flexibilnější instalační metody, vedly k rozvoji komunikační technologie z optických vláken. Například zavedení rychlospojky z optických vláken řady SC nejen zjednodušuje proces spojování vláken, ale také zlepšuje efektivitu instalace a snižuje náklady na nasazení a poskytuje silnou podporu pro popularizaci a aplikaci komunikační technologie z optických vláken.
6. Soulad s mezinárodními standardy a průmyslovými specifikacemi
Aby byla zajištěna kompatibilita a interoperabilita konektorů z optických vláken, byla vytvořena řada příslušných mezinárodních norem, jako jsou TIA/EIA-604-3, IEC 61754 a GB/T 17650. Tyto normy jasně definují rozměry, výkon a testovací metody konektorů z optických vláken, zajišťují kompatibilitu mezi produkty různých výrobců a podporují zdravý rozvoj odvětví optické komunikace.
Porovnání SC konektorů s jinými typy konektorů (jako jsou LC, FC a ST)
SC konektory se výrazně liší od ostatních typů konektorů (jako jsou LC, FC a ST) z hlediska struktury, výkonu a aplikačních scénářů. Následuje podrobné srovnání:
1. Struktura a vzhled
SC konektory: Pouzdro je obdélníkové, zásuvné a má zaklapávací design. Jsou relativně velké, přibližně 28 mm dlouhé a 15 mm široké a jsou typicky modré nebo šedé.
Konektory LC: Konektor LC, který je menší než konektory SC, je kompaktní obdélník, přibližně 15 mm dlouhý a 8 mm široký a je typicky žlutý. Pomocí západkového mechanismu modulárního jacku (RJ) se konektor LC zasune podobně jako konektor SC, ale je kompaktnější.
FC konektory: Kulatý vzhled, se závitovým připojením, přibližně 12 mm v průměru a 30 mm na délku, a jsou typicky zelené.
ST konektory: Kulatého vzhledu, se šroubovacím upevňovacím mechanismem a půlotáčkovým zajišťovacím mechanismem, jsou vhodné pro multimodové vláknové systémy.
2. Výkonové charakteristiky
SC konektor: Nabízí vynikající zaměnitelnost a opakovatelnost, s vložným útlumem do 0,3 dB a zpětným útlumem přesahujícím 40 dB, takže je vhodný pro časté zapojování a odpojování.
LC konektor: Kompaktní, s vložným útlumem do 0,25dB a zpětným útlumem přesahujícím 55dB. Jeho push-pull plug-in provoz šetří místo a je vhodný pro prostředí s vysokou hustotou kabeláže.
FC konektor: Nabízí bezpečné závitové připojení s vložným útlumem kolem 0,2 dB a zpětným útlumem přesahujícím 50 dB, takže je vhodný pro prostředí vyžadující vysokou stabilitu.
ST konektor: Snadná instalace, ale náchylný k odstranění, vhodný pro nízkorychlostní přenosová prostředí, jako jsou školní sítě a sítě budov.
3. Aplikační scénáře
SC konektor: Široce se používá při výstavbě sítí telekomunikačních operátorů, sítích kabelové televize a podnikových areálových sítích, jako jsou přístupové sítě FTTB a FTTH, propojovací optické modemy, rozbočovače a další zařízení.
LC konektor: Vhodné pro připojení serverů a přepínačů v datových centrech a připojení portů na optických distribučních rámech. Je vhodný pro scénáře s vysokou hustotou kabeláže, jako jsou potřeby optické kabeláže rozšiřujících se datových center.
FC konektory: Používají se pro připojení dálkových komunikačních kmenových linek a základního vybavení v počítačových místnostech, zajišťujících stabilní přenos optického signálu, například v meziměstských dálkových optických přenosových sítích a přepínacích zařízeních jádra ve velkých datových centrech.
ST konektory: Běžně používané v optických propojovacích panelech, jejich nevýhodou je, že jsou náchylné k rozbití, poškození spojovacích bodů a ovlivnění kvality optické komunikace.
4. Výhody a nevýhody
SC konektory: Mezi výhody patří snadná obsluha, nízká cena, snadné zapojování a odpojování, minimální kolísání vložných ztrát, vysoká pevnost v tlaku a vysoká hustota instalace; Mezi nevýhody patří snadné oddělování.
LC konektory: Mezi výhody patří malá velikost, vhodná pro kabeláž s vysokou hustotou a snadné zapojování a odpojování push-pull; nevýhody zahrnují složitý výrobní proces a potenciálně vyšší náklady.
FC konektory: Mezi výhody patří bezpečné spojení a dobrá prachotěsnost, vhodné pro aplikace vyžadující těsnější spojení; nevýhody zahrnují poměrně složitý proces instalace.
ST konektory: Mezi výhody patří snadná instalace a vhodnost pro prostředí s nízkou rychlostí přenosu; nevýhody zahrnují snadné odpojení a nevhodnost pro kabeláž s vysokou hustotou.
