Rozvodná skříň z optických vláken (FDB) je základním zařízením v komunikačních sítích z optických vláken. Poskytuje bezpečný, centralizovaný bod správy pro optické kabely vstupující do budov nebo uživatelských terminálů. Ať už jde o rozsáhlé průmyslové projekty, datová centra nebo řešení FTTH (Fibre-to-the-home), správné použití FDB je zásadní pro zajištění stabilního přenosu optického signálu a zlepšení účinnosti údržby sítě.
Klíčové funkce a struktura optické distribuční skříně

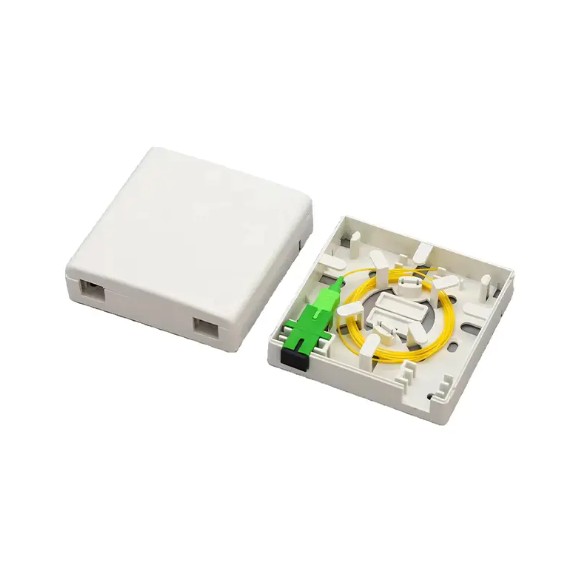

Primární funkce a patch panely z optických vláken slouží k zajištění, ochraně, spojování, ukončení a distribuci optických kabelů. Obvykle se skládá z pouzdra krabice, vnitřního konektorového panelu z optických vláken, spojovacího zásobníku, zařízení pro ukládání vláken a kabelových úchytů. Pochopení těchto součástí usnadní lepší provoz a údržbu:
- Kabelový vstup a upevnění: Chrání optické kabely před mechanickým poškozením při vstupu do rozvodné skříně a zajišťuje je proti pohybu.
- Spojování a skladování vláken: Poskytuje čistou a bezpečnou oblast pro spojování vláken. Spojená vlákna jsou poté stočena a uložena ve spojovacím tácu, aby byly chráněny konektory vláken.
- Záplatování a připojení optických vláken: Připojte jádra spojených vláken k propojovacím kabelům pomocí adaptérů (jako jsou kabely SC a LC), abyste vytvořili spojení s externím zařízením z optických vláken (jako jsou přepínače a transceivery z optických vláken). To je to, co znamená "náplast".
Kroky pro správné používání propojovacího boxu z optických vláken
1. Instalace a upevnění
Propojovací box z optických vláken by měl být instalován na suchém, čistém a snadno přístupném místě, jako je komunikační místnost, místnost s vybavením nebo stěna chodby.
- Výběr webu: Zajistěte, aby okolní teplota a vlhkost odpovídaly požadavkům na zařízení a aby byl dostatek prostoru pro provoz a budoucí rozšíření.
- Zabezpečení: Upevněte patch box ke stěně nebo stojanu pomocí upevňovacích prvků, jako jsou rozpěrné šrouby. Udržujte krabici rovně.
2. Vstup a upevnění kabelu
- Odizolování: Odizolujte optický kabel podle potřeby a ponechte vhodnou délku pro vstup do oblasti spojování.
- Zabezpečení: Pomocí kabelových svorek nebo stahovacích pásků zajistěte vyztužené jádro a vnější plášť optického kabelu uvnitř krytu, aby vydrželo napětí a chránilo optické vlákno před namáháním.
3. Spojování a navíjení vláken
- Příprava vláknitého jádra: Připravte holé vlákno optického kabelu a holé vlákno vlákna pigtailu. Jeden konec pigtailu obsahuje holé vlákno pro spojování; druhý konec obsahuje konektor pro zasunutí do panelu.
- Spojování: Pomocí svářečky vláken provádějte přesné spojování, abyste minimalizovali ztráty při spojování.
- Uložení a ochrana: Spojený spoj chraňte smršťovací bužírkou a úhledně jej stočte do přihrádky na spoje. Poloměr ohybu vlákna během navíjení by neměl být menší než minimum specifikované výrobcem vlákna, typicky ne menší než 40 mm, aby se zabránilo zvýšeným ztrátám vlákna.
4. Zapojení a připojení
- Spojování: Zasuňte konektor (jako je SC konektor) na fúzně spojeném pigtailu vlákna do adaptéru na propojovacím panelu z optických vláken.
- Připojení propojovacím kabelem: K připojení adaptéru na panelu k externímu komunikačnímu zařízení použijte propojovací kabely z optických vláken. Ujistěte se, že model propojovacího kabelu odpovídá typu adaptéru.
Tipy pro správu pro optimalizaci využití propojovacích panelů optických vláken
Efektivní patch panely z optických vláken správa může výrazně snížit míru selhání sítě a náklady na údržbu.
- Jasné označení: Jasně označte každé vlákno, port a propojovací kabel s uvedením jeho počátečního a koncového bodu a také jeho účelu (např. „uplink“ nebo „uživatelský přístup“).
- Správa kabelů: Použijte kabelové stahovací pásky nebo kabelové spony k úhlednému svázání propojovacích kabelů z optických vláken a uložených vláken v krytu, abyste zabránili zesíťování a zamotání a zajistili hladké proudění vzduchu.
- Pravidelná kontrola: Pravidelně kontrolujte vnitřek propojovacího panelu, abyste se ujistili, že je bez prachu a vlhkosti a že všechna připojení jsou bezpečná a spolehlivá. V případě potřeby použijte ke kontrole síly optického signálu měřič optického výkonu.
Optické patch panely slouží jako most spojující optické kabelové vedení a koncová zařízení. Kvalita jejich využití a řízení přímo určuje výkon celé optické komunikační sítě. Prostřednictvím standardizovaných instalačních procesů a propracované správy lze maximalizovat spolehlivost a efektivitu přenosu optické sítě, což uživatelům poskytuje stabilní a vysokorychlostní přenos dat.
