Jak nainstalovat rychlý konektor optických vláken?

2026-01-23

Instalace rychlého konektoru z optických vláken je klíčovou dovedností pro Fiber to the Home (FTTH) a údržbu na místě. Jednoduše řečeno, proces instalace zahrnuje čtyři základní kroky: odizolování a čištění vlákna, odštěpení vlákna, jeho vložení a zajištění a nakonec uzamčení pouzdra. Tato technologie studeného spojování eliminuje potřebu drahých svářecích spojek a umožňuje vysoce kvalitní spoje během několika minut s použitím pouze jednoduchých odizolovačů a štípaček.

Co je to optický rychlý konektor?

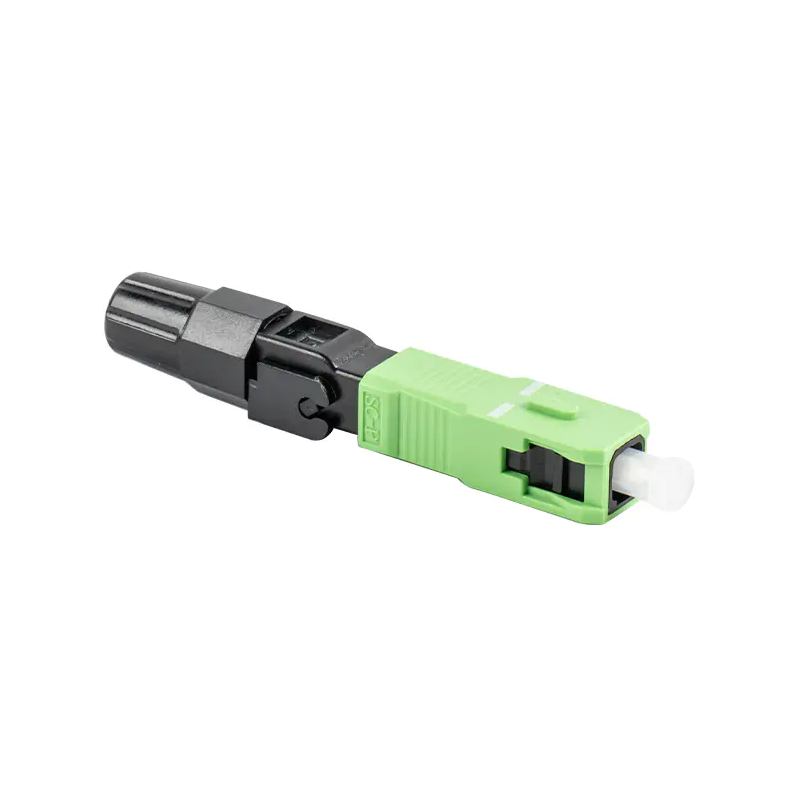

A Rychlý optický konektor , v průmyslu běžně označovaný jako "konektor za studena", je předem leštěný konektor tovární kvality. Obsahuje předinstalované vlákno a gel odpovídající indexu lomu. Při instalaci se připravené vlákno jednoduše vloží do jeho V-drážky pro mechanické spojení. Je široce používán v optických rozbočovačích, distribučních rámech a terminálech ONU.

Nástroje požadované před instalací

Než začnete, ujistěte se, že máte k dispozici následující profesionální nástroje, které zaručí kvalitu připojení:

Mlynářské kleště/odizolovače drátu: Používají se k odizolování povlaku vláken.
Odizolovač vláken pevné délky: Zajišťuje přesnou délku odizolování vláken.
Sekačka vláken: kritický nástroj, který určuje rovinnost čela vlákna.
Ubrousky nepouštějící vlákna a alkohol (čistota 99 % nebo vyšší): Používají se k důkladnému čištění jádra vlákna.
Pero s červeným světlem (volitelné): Používá se k testování kontinuity připojení.

Podrobné kroky instalace

1. Vložení koncovky a odstranění vlákna

Nejprve předem vložte rychlý konektor z optických vláken ocasní čepici na vlákno. Poté použijte odstraňovač vláken pevné délky k odstranění vnějšího pláště a povlaku vlákna. Standardem je odizolovat přibližně 50 mm vnějšího ochranného pláště, čímž se obnaží asi 20 mm holých vláken (konkrétní délka závisí na pokynech značky konektoru).

2. Čištění vlákna

Toto je nejsnáze přehlédnutelný, ale nejdůležitější krok. Použijte ubrousek nepouštějící vlákna namočený v alkoholu, abyste holé vlákno energicky otřeli. Zvuk "skřípání" znamená, že je čistý. Již se nedotýkejte vyčištěného vlákna rukama.

3. Přesné štípání

Umístěte vlákno do vodicí drážky sekáčku. Rychlý optický konektors mají přísné požadavky na délku štěpení (obvykle délka holých vláken je 10-12 mm). Ujistěte se, že čelní plocha je rovná a bez otřepů.

4. Vložení a mechanické zajištění

Pomalu zasuňte optické vlákno do těla konektoru, dokud vlákno neukáže lehký oblouk. To znamená, že jádro vlákna je v těsném kontaktu s předem nainstalovaným vláknem. V tomto okamžiku zatlačte na horní uzamykací kryt (lisovací část), abyste vlákno zajistili.

5. Montáž skříně

Zatlačte zadní kryt zpět a utáhněte jej, poté připojte kryt konektoru. V tomto okamžiku lze použít pero s červeným světlem, které rozsvítí světlo z druhého konce a zkontroluje únik světla v místě připojení. Žádný únik světla znamená úspěšné připojení.

Tipy pro zlepšení úspěšnosti připojení

Udržujte čisté prostředí: Prach je největším nepřítelem rychlospojek z optických vláken a přímo vede k nadměrné ztrátě vložení.
Přesnost řezání: Pokud testování odhalí vysoký útlum, je to obvykle způsobeno nerovným řezným čelem. Doporučuje se přeřezání.
Nepoužívejte nadměrnou sílu: Při vkládání optického vlákna používejte jemnou sílu, aby nedošlo k prasknutí jádra vlákna nebo poškození vnitřní V-drážky.

Zvládnutí instalačních technik rychlospojek z optických vláken může nejen zlepšit efektivitu výstavby, ale také výrazně snížit náklady na údržbu sítí z optických vláken.
