Vše, co potřebujete vědět o kabelech z optických vláken

V dnešním vysoce propojeném světě se rychlé a stabilní připojení k internetu stalo nezbytnou součástí práce a života. Jako jádro moderních komunikačních sítí, kabely z optických vláken způsobily revoluci v přenosu dat svým výjimečným výkonem. Pro mnohé však zůstávají do značné míry neznámým oborem, plným technického žargonu.

Co je kabel z optických vláken?

Optický kabel je síťové médium, které využívá světelné signály k přenosu dat. Na rozdíl od tradičních měděných kabelů, které k přenosu informací využívají elektrické signály, se jádro optického vlákna skládá z vláken z vysoce čistého skla nebo plastu. Tato vlákna přenášejí data ve formě světelných pulzů. Spoléhání na fyzikální princip totální vnitřní odraz optické signály se šíří v jádru vlákna vysokou rychlostí, což zabraňuje jejich snadnému úniku, i když jsou ohnuté.

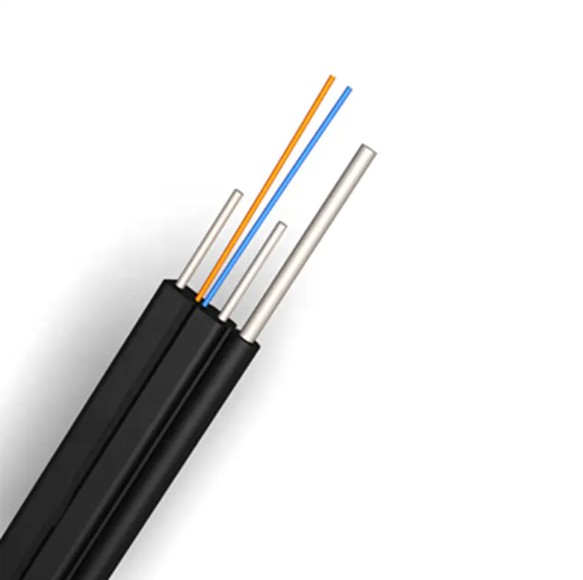

Typická struktura

Typický kabel z optických vláken se obvykle skládá z následujícího:

Tato vícevrstvá struktura poskytuje kabelům z optických vláken výhody, jako je vysoká rychlost, široká šířka pásma, nízký útlum, odolnost vůči elektromagnetickému rušení a přenos na dlouhé vzdálenosti.

Typy optických kabelů

Na základě toho, jak se světlo šíří vláknem, lze optické kabely rozdělit do dvou hlavních kategorií:

Jednorežimový optický kabel (SMF)

Průměr jádra vlákna je extrémně malý (přibližně 9 mikronů) a světlo se šíří v jediném přímém režimu, což má za následek minimální rozptyl a zkreslení. Díky tomu je vhodný pro přenos na dlouhé vzdálenosti desítek nebo i stovek kilometrů. Běžně se používá v telekomunikačních páteřních sítích, metropolitních sítích a podmořských komunikačních systémech.

Vícevidový optický kabel (MMF)

Jádro vlákna je tlustší (50 nebo 62,5 mikronů), což umožňuje šíření světla více cestami. Díky tomu je relativně levný a vhodný pro přenos na krátkou vzdálenost s velkou šířkou pásma, například v datových centrech, místních sítích a kabeláži v budovách. V důsledku modální disperze je však jeho přenosová vzdálenost a šířka pásma ve srovnání s jednovidovým vláknem omezená.

Konektory optických kabelů

K připojení optických kabelů k přepínačům, směrovačům nebo jiným zařízením jsou vyžadovány speciální konektory a adaptéry z optických vláken. Tyto konektory přesně vyrovnávají konce vláken, aby zajistily hladký přenos optického signálu.

SC konektory

SC konektor (Subscriber Connector) je jedním z nejpoužívanějších konektorů z optických vláken. Vyznačuje se čtvercovým plastovým krytem se zaklapávacím designem push-pull, který usnadňuje instalaci a odstranění. Mezi jeho výhody patří nízký vložný útlum, vysoký vratný útlum a stabilní a spolehlivý výkon.

SC optické adaptéry

Adaptér z optických vláken SC je klíčovou součástí pro připojení dvou SC konektorů. Obvykle se jedná o čtvercovou plastovou krabičku s vnitřní keramickou objímkou, která přesně zarovnává vlákna vláken dvou SC konektorů, což umožňuje optické spojení. Adaptéry jsou k dispozici v provedení simplex (spojující jedno vlákno) nebo duplex (spojující dvě vlákna).

LC konektor

LC konektor (Lucent Connector) je preferovanou volbou pro prostředí s vysokou hustotou kabeláže. Jeho kompaktní velikost, poloviční oproti SC konektoru, umožňuje umístit více optických konektorů do stejného prostoru. LC konektory také využívají push-pull snap-on design. Díky svému kompaktnímu designu a vynikajícímu výkonu jsou široce používány v prostorově omezených prostředích, jako jsou datová centra a patch panely.

Adaptér pro optické vlákno LC

Adaptér LC optických vláken je také kompaktní a slouží k připojení dvou LC konektorů. Jedná se obvykle o duplexní provedení, které poskytuje řešení pro připojení optických vláken s vysokou hustotou a výrazně šetří místo ve skříni.

FC konektor

FC konektor (Ferrule Connector) má závitové připojení. Uživatelé otáčí konektor, aby jej utáhli, což poskytuje velmi stabilní spojení i v prostředí vystaveném vibracím nebo silným otřesům. FC konektory se běžně vyskytují v telekomunikačních zařízeních, průmyslových řídicích systémech a přesných přístrojích.

FC optický adaptér

Adaptér z optických vláken FC také využívá závitové připojení, které poskytuje robustní připojovací platformu pro konektor FC a zajišťuje stabilní přenos optického signálu i v náročných prostředích.

ST konektor

Konektor ST (Straight Tip) je konektor s bajonetovým uzamykacím mechanismem, tvarově podobný konektoru BNC. Vyžaduje otočení, aby zapadl na místo a byl kdysi velmi oblíbeným typem konektoru v sítích z optických vláken. Kvůli větším rozměrům a méně pohodlnému uzamykacímu mechanismu než konektory SC a LC však byly konektory ST v nových síťových nasazeních postupně vyřazovány, ale stále je lze nalézt v některých starších zařízeních a sítích.

Adaptér z optických vláken ST

Adaptéry z optických vláken ST spojují dva konektory ST. Jejich konstrukce s bajonetovým uzávěrem zajišťuje bezpečné připojení a běžně se používají ve starších LAN zařízeních.

Kabel z optických vláken se díky svému vynikajícímu výkonu stal nepostradatelnou součástí moderních komunikačních sítí. Ať už plánujete podnikovou síť, budujete datové centrum nebo se jednoduše zajímáte o komunikační technologie, pochopení různých typů, struktur a způsobů připojení optických kabelů vám pomůže lépe porozumět a využívat tuto výkonnou technologii, která poskytuje pevný základ pro náš digitální život.
