12jádrový, 24jádrový nebo 48jádrový? Jak určit kapacitu optického terminálu?

Pro určení ideální kapacity pro a Svorkovnice z optických vláken (FOTB) , musíte odpovídat počtu vláken – zda 12jádrový, 24jádrový nebo 48jádrový —na vaši aktuální hustotu aktivních předplatitelů, přičemž umožňuje a 20-30% růstová marže pro budoucí rozšíření. Volba správné kapacity zabrání vysokým počátečním kapitálovým výdajům z přebytečných rezerv a zabrání technickým problémům s nedostatečnými dotacemi.

Porozumění kapacitě optického terminálu

Kapacita optického terminálu označuje maximální počet vláken vláken, která může jednotka ukončit, spojit a distribuovat koncovým uživatelům. Tento fyzický limit je definován počtem portů adaptéru (SC, LC nebo FC) a vnitřním prostorem, který je k dispozici pro spojovací zásobníky a správu kabelů.

V moderním FTTH (Fibre to the Home) a FTTB (Fibre to the Building) Při instalaci funguje svorkovnice jako most mezi distribučním kabelem a přípojnými kabely vedoucími do objektu zákazníka. A 12jádrový optický terminál se obvykle používá pro malé obytné skupiny, zatímco 48jádrové modely jsou standardní pro bytové domy s vysokou hustotou nebo komerční centra. Kapacita, kterou zvolíte, určuje škálovatelnost a efektivitu údržby vaší sítě.

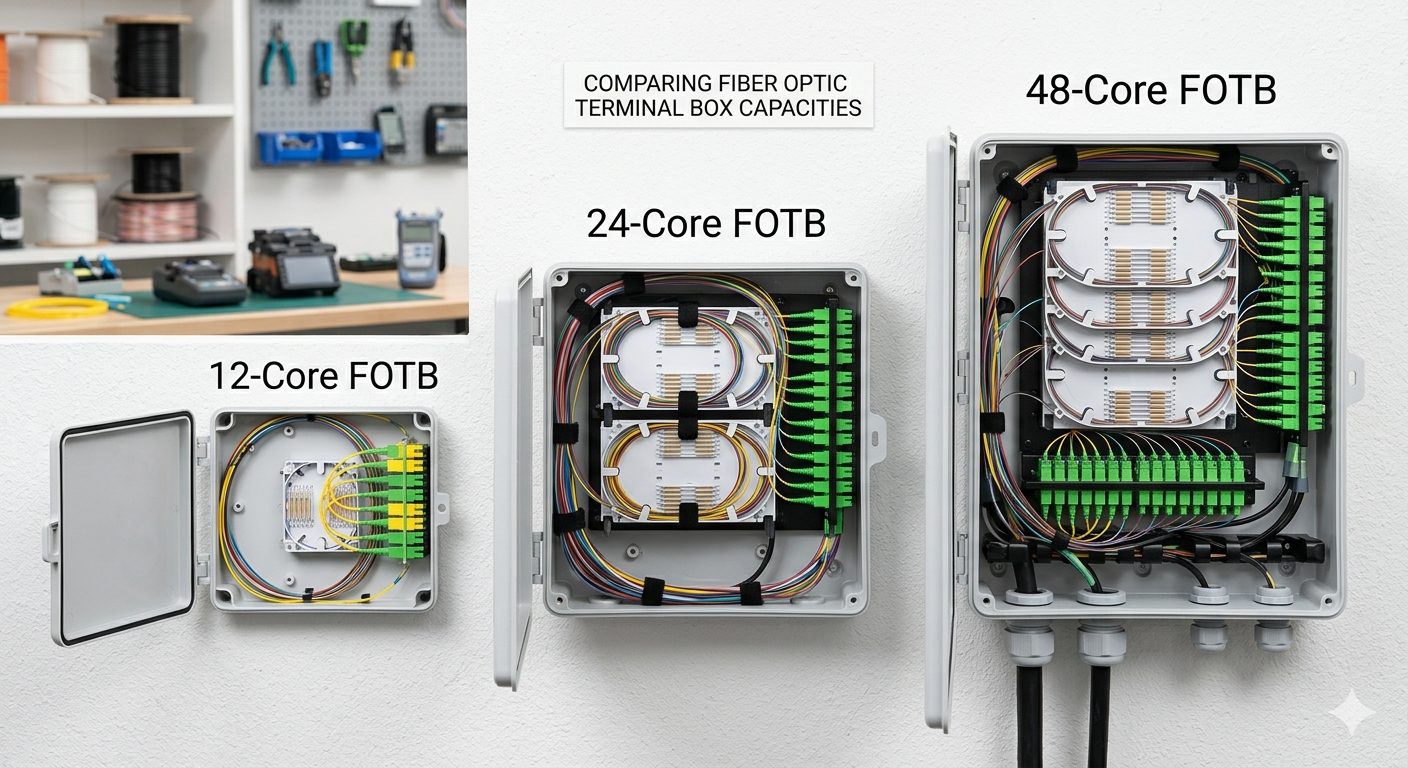

12jádrový vs. 24jádrový vs. 48jádrový: srovnávací analýza

Hlavní rozdíl mezi těmito kapacitami spočívá v hustota portů a prostorová stopa , což přímo ovlivňuje náklady na nasazení na předplatitele. Výběr mezi těmito možnostmi vyžaduje rovnováhu mezi prostorovými omezeními a předpokládanou mírou využití vašich optických služeb.

Klíčové faktory při určování kapacity svorkovnice optických vláken

Hustota předplatitelů je jedinou nejkritičtější metrikou při výpočtu potřebné kapacity pro vaši svorkovnici. Musíte provést průzkum na místě, abyste zjistili celkový počet domácností nebo kanceláří v okruhu 50 metrů od navrhovaného místa instalace.

1. Současné a budoucí sazby předplatného

Vždy nainstalujte o 25 % větší kapacita než vaše současné „teplé potenciální zákazníky“ navrhují, aby zohlednili organický růst sítě. Pokud máte dnes 10 zainteresovaných zákazníků, a 12jádrový optický terminál se může zdát dostačující, ale ponechává nulový prostor pro chyby nebo budoucí sousedy, kteří se přihlásí. V tomto scénáři a 24jádrový box poskytuje mnohem bezpečnější nárazník.

2. Typ vláknových konektorů (SC vs. LC)

Použití LC Duplex adaptéry může efektivně zdvojnásobit kapacitu půdorysu standardní svorkovnice ve srovnání s SC adaptéry . Pokud je váš fyzický instalační prostor omezený (např. stísněná skříňka), můžete dosáhnout hustoty 48 jader v krabici o velikosti 24 jader přechodem na konektory LC.

3. Síťová architektura (P2P vs. PON)

Pasivní optická síť (PON) architektury často používají rozbočovače uvnitř Svorkovnice z optických vláken , což výrazně mění nároky na vnitřní prostor. Pokud umisťujete 1:16 PLC splitter dovnitř krabice, a 24jádrový box je minimální doporučená velikost pro správu vstupního vlákna, rozbočovacího modulu a 16 výstupních kabelů bez překročení poloměr ohybu vlákna .

Proč je 24jádrový terminálový box z optických vláken „sweet spot“

The Kapacita 24 jader nabízí nejlepší rovnováhu mezi náklady na hardware a všestranností instalace pro příměstská a městská prostředí. Je dostatečně velký pro umístění rozbočovačů a poskytuje významný růstový potenciál, ale dostatečně malý na to, aby mohl být namontován na stožáry bez nadměrného odporu větru.

• Efektivita nákladů: Cenový rozdíl mezi 12jádrovým a 24jádrovým boxem je často menší než 15 %, přesto poskytuje o 100 % větší kapacitu.
• Provozní jednoduchost: Technici mohou standardizovat jeden typ krabice pro většinu obytných bloků, což snižuje potřebu různorodých zásob náhradních dílů.
• Flexibilita dělení: A 24jádrový box lze snadno umístit dva rozbočovače 1:8 nebo jeden rozbočovač 1:16 s dostatečným prostorem pro prověšení kabelu.

Technické výzvy velkokapacitních boxů (48jádrové a vyšší)

Správa kabelů se stává exponenciálně obtížnější, když se počet vláken zvyšuje na 48 jader a více. Nesprávné směrování ve vysoké hustotě Svorkovnice z optických vláken vede k makroohybovým ztrátám, které mohou znehodnotit signál pro desítky zákazníků současně.

Při nasazení 48jádrové krabice , ujistěte se, že vlastnosti jednotky:

• Nezávislé spojovací zásobníky: Alespoň čtyři samostatné zásobníky pro izolaci různých svazků vláken.
• Jasné systémy označování: Integrované ID karty pro každý port, aby se zabránilo chybám techniků během údržby.
• Robustní průchodky pro kabely: Schopnost zajistit rozvodné kabely velkého průměru a až 48 samostatných kabelů bez kompromisů Třída vodotěsnosti IP65 nebo IP67 .

Real-World Scénář: Výběr kapacity pro byt o 30 jednotkách

Pro budovu s 30 bytovými jednotkami a 48jádrový optický terminál je jedinou logickou volbou pro zajištění 100% dostupnosti služeb a zajištění do budoucna. Zatímco a 24jádrový box je levnější, zůstalo by 6 jednotek bez možnosti servisu, což by později vyžadovalo sekundární instalaci, která by stála trojnásobek počáteční úspory.

Často kladené otázky (FAQ)

Mohu později upgradovat 12jádrový box na 24jádrový?

ne, Kapacita optického terminálu je obvykle fixován fyzickým šasi a panelem adaptéru. Upgrade vyžaduje výměnu celé krabice a opětovné spojení všech stávajících připojení, což způsobuje značné výpadky služby. Vždy je lepší ze začátku mírně převyšovat rezervy.

Ovlivňuje počet vláken hodnocení IP krabice?

Nepřímo ano. Jako počet jader se zvyšuje , počet výstupních portů pro přípojné kabely se zvyšuje. Pokud Svorkovnice z optických vláken není navržena s kvalitním těsněním pro 48 jednotlivých kabelů, je náchylnější k pronikání vlhkosti než menší 12žilová krabice s méně otvory.

Jaký je dopad použití LC konektorů ve 48jádrovém boxu?

Použití LC Duplex konektory umožňuje dosáhnout 48 jader ve fyzickém prostoru obvykle vyhrazeném pro 24 SC konektorů. Jedná se o „High-Density“ řešení ideální pro datová centra nebo přeplněné telekomunikační místnosti, kde je prostor na stěnách na prvním místě.

Závěrečný kontrolní seznam pro výběr vaší optické svorkovnice

Před dokončením nákupu použijte tento kontrolní seznam, abyste se ujistili Kapacita optického terminálu dokonale odpovídá požadavkům vašeho projektu:

• Celkový počet potenciálních odběratelů: Počítejte všechny možné přípojné body.
• Expanzní vyrovnávací paměť: Přidejte 20 % ke svému celkovému počtu.
• Požadavky na splitter: Pokud používáte PON, ujistěte se, že má box vyhrazené sloty pro PLC rozbočovače.
• Prostředí: Vyberte si venkovní boxy (IP65) pro montáž na sloup nebo na stěnu.
• Typ vlákna: Přizpůsobte vnitřní pigtaily (G.652D nebo G.657A) vašemu distribučnímu kabelu.

Shrnutí: Určující Kapacita optického terminálu je kompromisem mezi náklady a zabezpečením do budoucna. Zatímco 12jádrové krabice sloužit potřebám venkova a 48jádrové krabice zvládnout hustotu měst, 24jádrový optický terminál zůstává průmyslovým standardem pro většinu nasazení FTTH díky své flexibilitě a efektivní správě kabelů.
